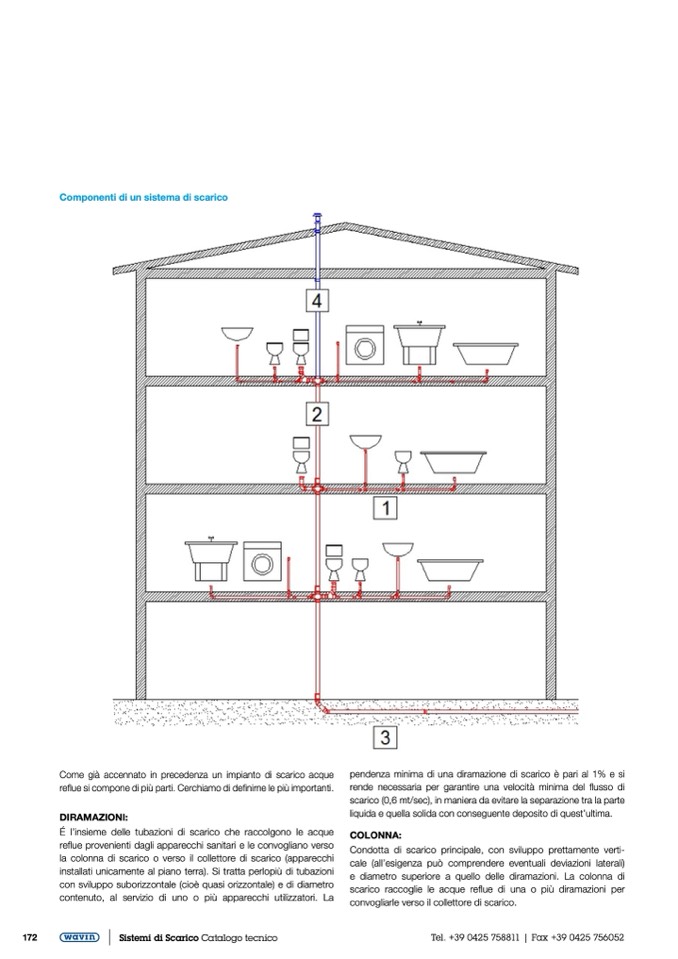

Componenti di un sistema di scarico

Come già accennato in precedenza un impianto di scarico acque

reflue si compone di più parti. Cerchiamo di definirne le più importanti.

DIRAMAZIONI:

É l’insieme delle tubazioni di scarico che raccolgono le acque

reflue provenienti dagli apparecchi sanitari e le convogliano verso

la colonna di scarico o verso il collettore di scarico (apparecchi

installati unicamente al piano terra). Si tratta perlopiù di tubazioni

con sviluppo suborizzontale (cioè quasi orizzontale) e di diametro

contenuto, al servizio di uno o più apparecchi utilizzatori. La

pendenza minima di una diramazione di scarico è pari al 1% e si

rende necessaria per garantire una velocità minima del flusso di

scarico (0,6 mt/sec), in maniera da evitare la separazione tra la parte

liquida e quella solida con conseguente deposito di quest’ultima.

COLONNA:

Condotta di scarico principale, con sviluppo prettamente verti-

cale (all’esigenza può comprendere eventuali deviazioni laterali)

e diametro superiore a quello delle diramazioni. La colonna di

scarico raccoglie le acque reflue di una o più diramazioni per

convogliarle verso il collettore di scarico.
