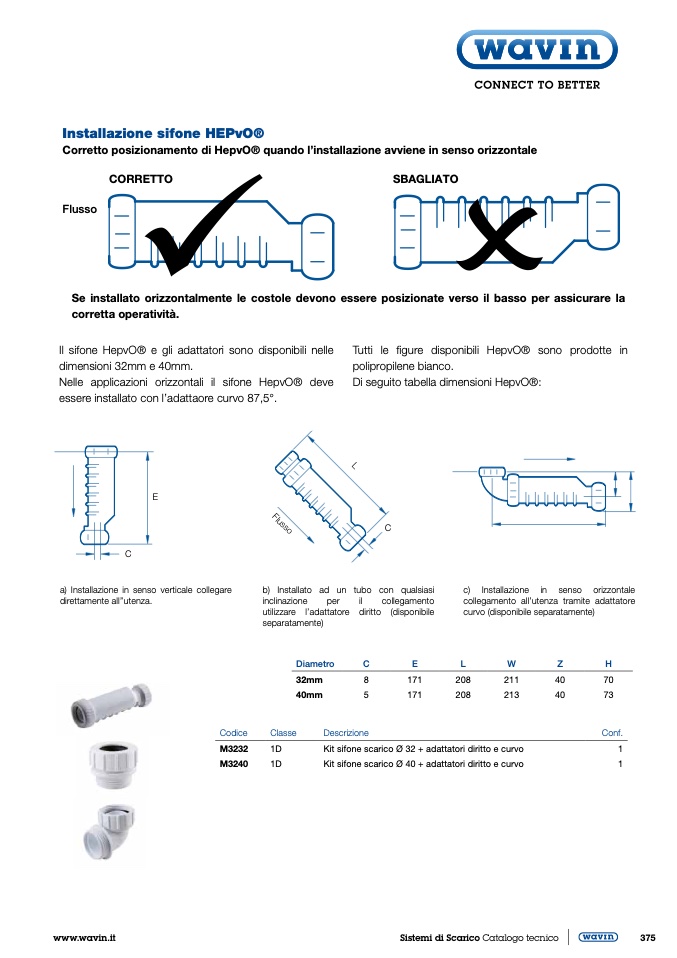

Installazione sifone HEPvO®

Corretto posizionamento di HepvO® quando l’installazione avviene in senso orizzontale

CORRETTO

SBAGLIATO

Flusso

Se installato orizzontalmente le costole devono essere posizionate verso il basso per assicurare la

corretta operatività.

Il sifone HepvO® e gli adattatori sono disponibili nelle

dimensioni 32mm e 40mm.

Nelle applicazioni orizzontali il sifone HepvO® deve

essere installato con l’adattaore curvo 87,5°.

Tutti le figure disponibili HepvO® sono prodotte in

polipropilene bianco.

Di seguito tabella dimensioni HepvO®:

C

b) Installato ad un tubo con qualsiasi

c) Installazione in senso orizzontale

inclinazione

per

il

collegamento

collegamento all’utenza tramite adattatore

utilizzare l’adattatore diritto (disponibile

curvo (disponibile separatamente)

separatamente)

Diametro

C

E

L

W

Z

H

32mm

8

171

208

211

40

70

40mm

5

171

208

213

40

73

E

C

a) Installazione in senso verticale collegare

direttamente all’’utenza.

Codice

M3232

M3240

Classe

Descrizione

1D

Kit sifone scarico Ø 32 + adattatori diritto e curvo

1D

Kit sifone scarico Ø 40 + adattatori diritto e curvo

Conf.

1

1
