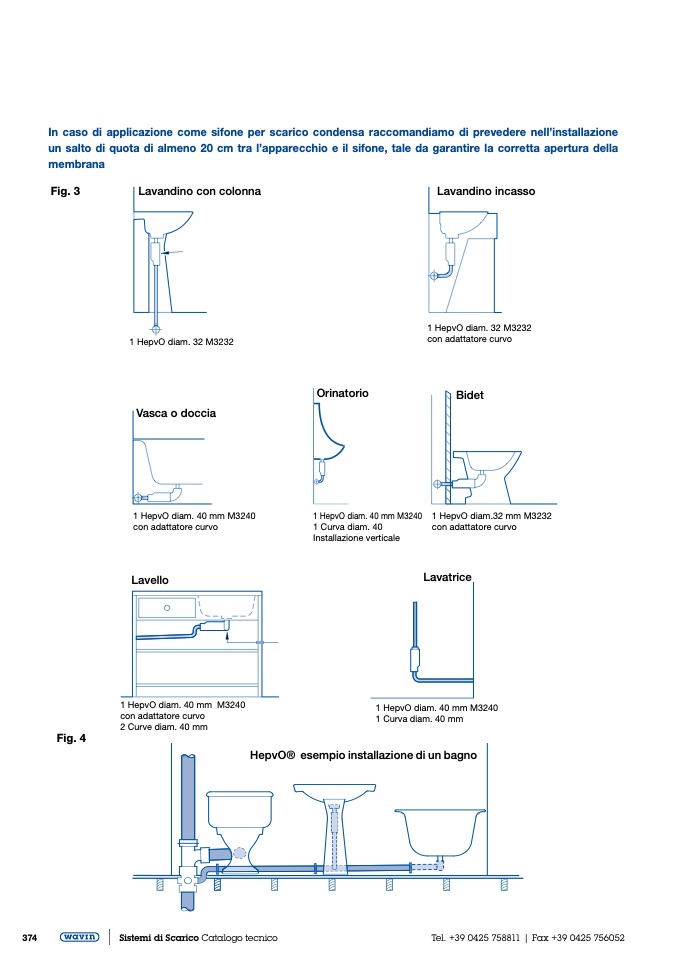

In caso di applicazione come sifone per scarico condensa raccomandiamo di prevedere nell’installazione

un salto di quota di almeno 20 cm tra l’apparecchio e il sifone, tale da garantire la corretta apertura della

membrana

Fig. 3

Lavandino con colonna

1 HepvO diam. 32 M3232

Vasca o doccia

1 HepvO diam. 40 mm M3240

con adattatore curvo

Lavello

1 HepvO diam. 40 mm M3240

con adattatore curvo

2 Curve diam. 40 mm

Fig. 4

Lavandino incasso

1 HepvO diam. 32 M3232

con adattatore curvo

Bidet

1 HepvO diam.32 mm M3232

con adattatore curvo

Lavatrice

1 HepvO diam. 40 mm M3240

1 Curva diam. 40 mm

HepvO® esempio installazione di un bagno

Orinatorio

1 HepvO diam. 40 mm M3240

1 Curva diam. 40

Installazione verticale
