Sistemi di Scarico Catalogo tecnico

Tel. +39 0425 758811 | Fax +39 0425 756052

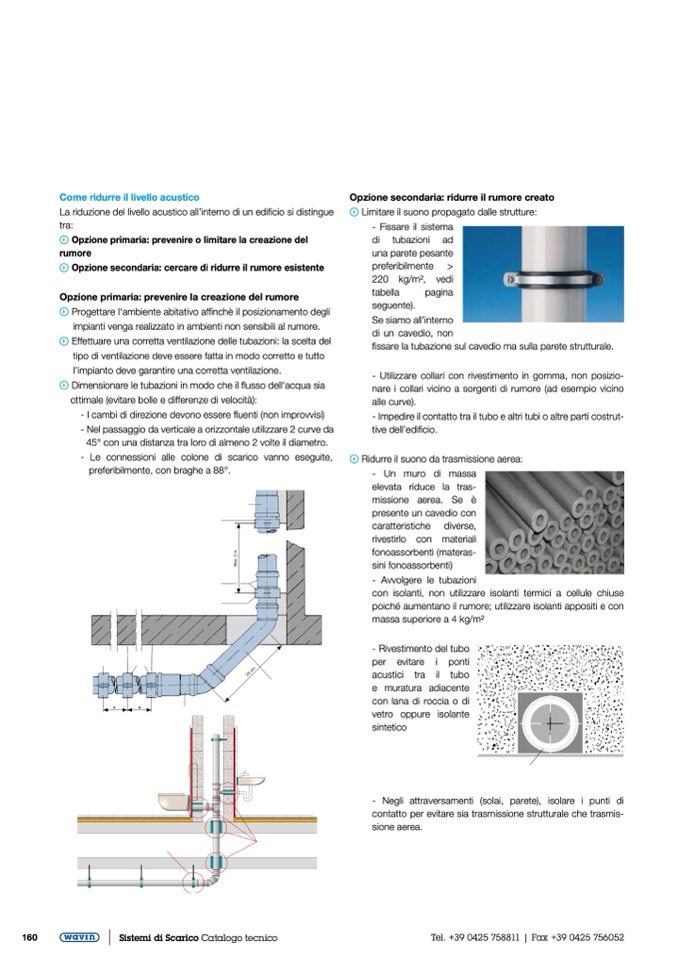

Come ridurre il livello acustico

La riduzione del livello acustico all’interno di un edificio si distingue

tra:

Opzione primaria: prevenire o limitare la creazione del

rumore

Opzione secondaria: cercare di ridurre il rumore esistente

Opzione primaria: prevenire la creazione del rumore

Progettare l‘ambiente abitativo affinchè il posizionamento degli

impianti venga realizzato in ambienti non sensibili al rumore.

Effettuare una corretta ventilazione delle tubazioni: la scelta del

tipo di ventilazione deve essere fatta in modo corretto e tutto

l’impianto deve garantire una corretta ventilazione.

Dimensionare le tubazioni in modo che il flusso dell‘acqua sia

ottimale (evitare bolle e differenze di velocità):

- I cambi di direzione devono essere fluenti (non improvvisi)

- Nel passaggio da verticale a orizzontale utilizzare 2 curve da

45° con una distanza tra loro di almeno 2 volte il diametro.

- Le connessioni alle colone di scarico vanno eseguite,

preferibilmente, con braghe a 88°.

Opzione secondaria: ridurre il rumore creato

Limitare il suono propagato dalle strutture:

- Fissare il sistema

di tubazioni ad

una parete pesante

preferibilmente >

220 kg/m2, vedi

tabella

pagina

seguente).

Se siamo all’interno

di un cavedio, non

fissare la tubazione sul cavedio ma sulla parete strutturale.

- Utilizzare collari con rivestimento in gomma, non posizio-

nare i collari vicino a sorgenti di rumore (ad esempio vicino

alle curve).

- Impedire il contatto tra il tubo e altri tubi o altre parti costrut-

tive dell’edificio.

Ridurre il suono da trasmissione aerea:

- Un muro di massa

elevata riduce la tras-

missione aerea. Se è

presente un cavedio con

caratteristiche diverse,

rivestirlo con materiali

fonoassorbenti (materas-

sini fonoassorbenti)

- Avvolgere le tubazioni

con isolanti, non utilizzare isolanti termici a cellule chiuse

poiché aumentano il rumore; utilizzare isolanti appositi e con

massa superiore a 4 kg/m2

- Rivestimento del tubo

per evitare i ponti

acustici tra il tubo

e muratura adiacente

con lana di roccia o di

vetro oppure isolante

sintetico

- Negli attraversamenti (solai, parete), isolare i punti di

contatto per evitare sia trasmissione strutturale che trasmis-

sione aerea.
