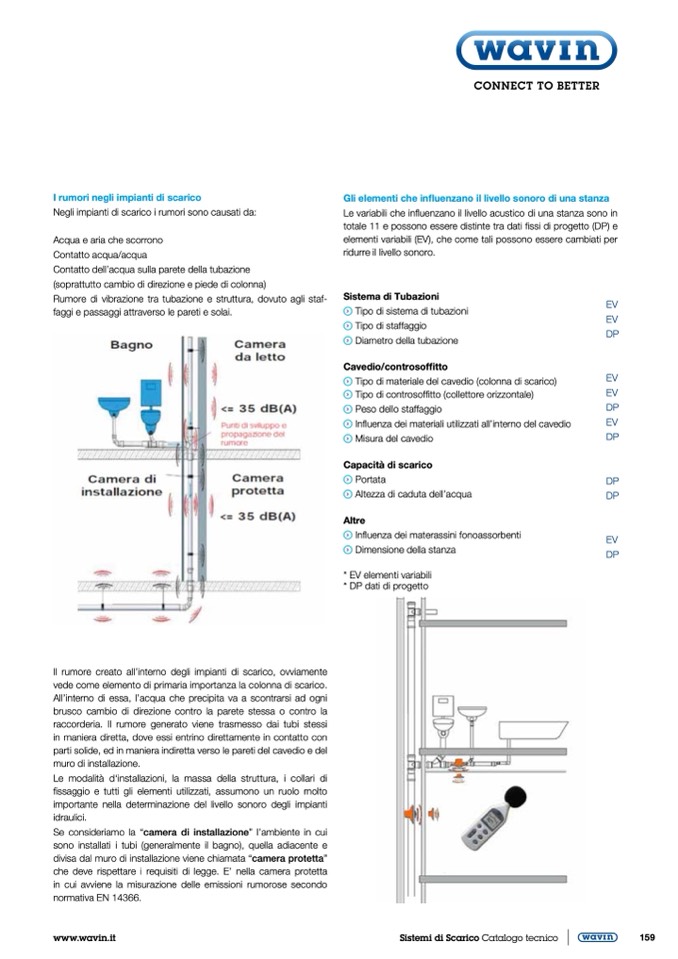

I rumori negli impianti di scarico

Negli impianti di scarico i rumori sono causati da:

Acqua e aria che scorrono

Contatto acqua/acqua

Contatto dell’acqua sulla parete della tubazione

(soprattutto cambio di direzione e piede di colonna)

Rumore di vibrazione tra tubazione e struttura, dovuto agli staf-

faggi e passaggi attraverso le pareti e solai.

Gli elementi che influenzano il livello sonoro di una stanza

Le variabili che influenzano il livello acustico di una stanza sono in

totale 11 e possono essere distinte tra dati fissi di progetto (DP) e

elementi variabili (EV), che come tali possono essere cambiati per

ridurre il livello sonoro.

Sistema di Tubazioni

Tipo di sistema di tubazioni

Tipo di staffaggio

Diametro della tubazione

Cavedio/controsoffitto

Tipo di materiale del cavedio (colonna di scarico)

Tipo di controsoffitto (collettore orizzontale)

Peso dello staffaggio

Influenza dei materiali utilizzati all’interno del cavedio

Misura del cavedio

Capacità di scarico

Portata

Altezza di caduta dell’acqua

Altre

Influenza dei materassini fonoassorbenti

Dimensione della stanza

* EV elementi variabili

* DP dati di progetto

Il rumore creato all’interno degli impianti di scarico, ovviamente

vede come elemento di primaria importanza la colonna di scarico.

All’interno di essa, l’acqua che precipita va a scontrarsi ad ogni

brusco cambio di direzione contro la parete stessa o contro la

raccorderia. Il rumore generato viene trasmesso dai tubi stessi

in maniera diretta, dove essi entrino direttamente in contatto con

parti solide, ed in maniera indiretta verso le pareti del cavedio e del

muro di installazione.

Le modalità d‘installazioni, la massa della struttura, i collari di

fissaggio e tutti gli elementi utilizzati, assumono un ruolo molto

importante nella determinazione del livello sonoro degli impianti

idraulici.

Se consideriamo la “camera di installazione” l’ambiente in cui

sono installati i tubi (generalmente il bagno), quella adiacente e

divisa dal muro di installazione viene chiamata “camera protetta”

che deve rispettare i requisiti di legge. E’ nella camera protetta

in cui avviene la misurazione delle emissioni rumorose secondo

normativa EN 14366.
