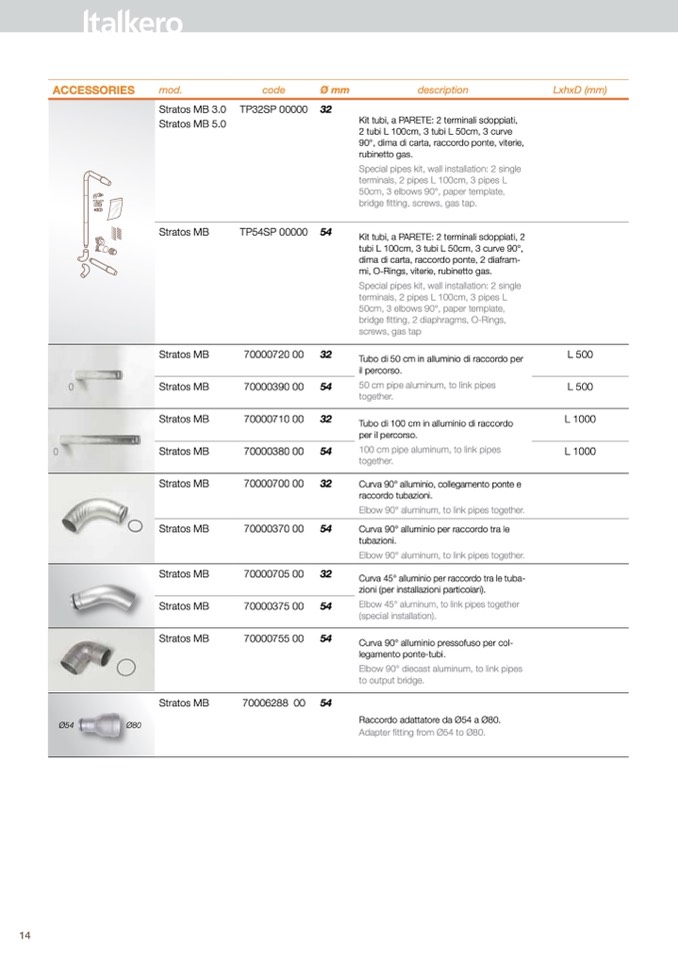

14
ACCESSOriES
mod.
Stratos Mb 3.0
code
tp32Sp 00000
tp54Sp 00000
70000720 00
70000390 00
70000710 00
70000380 00
70000700 00
70000370 00
70000705 00
70000375 00
70000755 00
70006288 00
Ø mm
32
54
32
54
32
54
32
54
32
54
54
54
description
kit tubi, a paRete: 2 terminali sdoppiati,
2 tubi L 100cm, 3 tubi L 50cm, 3 curve
90°, dima di carta, raccordo ponte, viterie,
rubinetto gas.
Special pipes kit, wall installation: 2 single
terminals, 2 pipes L 100cm, 3 pipes L
50cm, 3 elbows 90°, paper template,
bridge fitting, screws, gas tap.
kit tubi, a paRete: 2 terminali sdoppiati, 2
tubi L 100cm, 3 tubi L 50cm, 3 curve 90°,
dima di carta, raccordo ponte, 2 diafram-
mi, O-Rings, viterie, rubinetto gas.
Special pipes kit, wall installation: 2 single
terminals, 2 pipes L 100cm, 3 pipes L
50cm, 3 elbows 90°, paper template,
bridge fitting, 2 diaphragms, O-Rings,
screws, gas tap
tubo di 50 cm in alluminio di raccordo per
il percorso.
50 cm pipe aluminum, to link pipes
together.
tubo di 100 cm in alluminio di raccordo
per il percorso.
100 cm pipe aluminum, to link pipes
together.
curva 90° alluminio, collegamento ponte e
raccordo tubazioni.
elbow 90° aluminum, to link pipes together.
curva 90° alluminio per raccordo tra le
tubazioni.
elbow 90° aluminum, to link pipes together.
curva 45° alluminio per raccordo tra le tuba-
zioni (per installazioni particolari).
elbow 45° aluminum, to link pipes together
(special installation).
curva 90° alluminio pressofuso per col-
legamento ponte-tubi.
elbow 90° diecast aluminum, to link pipes
to output bridge.
Raccordo adattatore da Ø54 a Ø80.
adapter fitting from Ø54 to Ø80.
LxhxD (mm)
Ø54
Ø80
Stratos Mb 5.0
Stratos Mb
Stratos Mb
Stratos Mb
Stratos Mb
Stratos Mb
Stratos Mb
Stratos Mb
Stratos Mb
Stratos Mb
Stratos Mb
Stratos Mb
L 500
L 500
L 1000
L 1000
