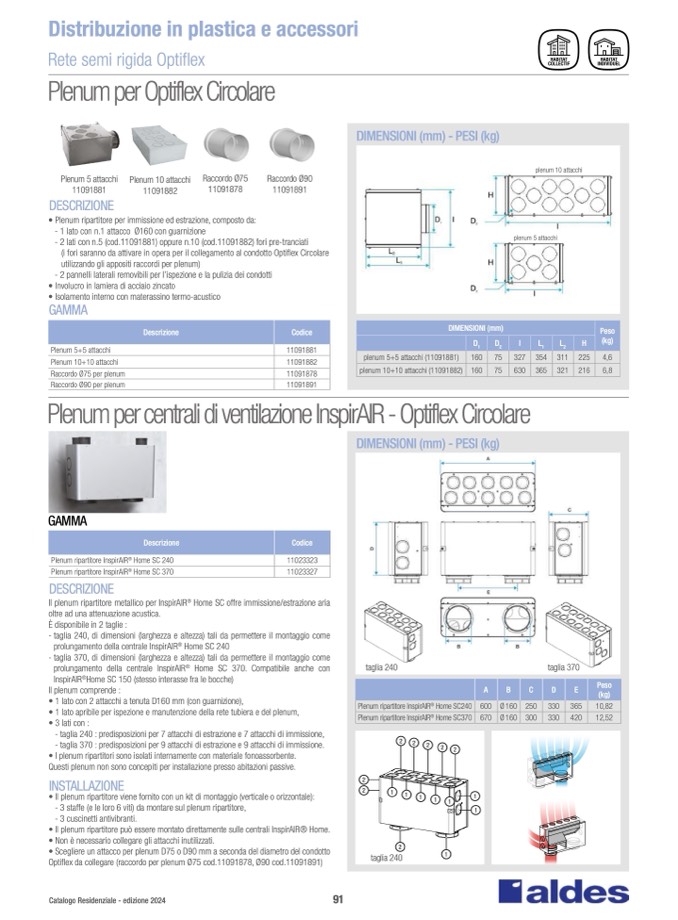

Distribuzione in plastica e accessor
i
Rete semi rigida Opti
flex
Plenum per Optiflex Circolare
DIMENSIONI (mm) - PESI (kg)
plenum 10 attacchi
Plenum 5 attacch
i
1109188
1
Plenum 10 attacchi
1109188
2
Raccordo Ø7
5
11091878
Raccordo Ø90
11091891
DESCRIZION
E
• Plenum ripartitore per immissione ed estrazione, composto da:
- 1 lato con n.1 attacco Ø160 con guarnizione
- 2 lati con n.5 (cod.11091881) oppure n.10 (cod.11091882) fori pre-tranciati
(i fori saranno da attivare in opera per il collegamento al condotto Opti
flex Circolar
e
utilizzando gli appositi raccordi per plenum)
- 2 pannelli laterali removibili per l’ispezione e la pulizia dei condott
i
•
Involucro in lamiera di acciaio zincat
o
• Isolamento interno con materassino termo-acustic
o
GAMM
A
Descrizione
Plenum 5+5 attacchi
plenum 5 attacch
i
Codic
e
11091881
DIMENSIONI (mm)
Peso
(kg)
D1
D2
l
L1
L2
H
plenum 5+5 attacchi (11091881)
160
75
327
354
311
225
4,
6
Plenum 10+10 attacchi
11091882
Raccordo Ø75 per plenum
11091878
plenum 10+10 attacchi (11091882)
160
75
630
365
321
216
6,
8
Raccordo Ø90 per plenum
11091891
Plenum per centrali di ventilazione InspirAIR - Optiflex Circolare
DIMENSIONI (mm) - PESI (kg)
GAMMA
Descrizione
Plenum ripartitore InspirAIR® Home SC 240
Codic
e
11023323
Plenum ripartitore InspirAIR® Home SC 370
11023327
DESCRIZION
E
Il plenum ripartitore metallico per InspirAIR® Home SC offre immissione/estrazione aria
oltre ad una attenuazione acustica.
È disponibile in 2 taglie
:
-
taglia 240, di dimensioni (larghezza e altezza) tali da permettere il montaggio com
e
prolungamento della centrale InspirAIR® Home SC 240
-
taglia 370, di dimensioni (larghezza e altezza) tali da permettere il montaggio come
prolungamento della centrale InspirAIR® Home SC 370. Compatibile anche con
InspirAIR®Home SC 150 (stesso interasse fra le bocche)
Il plenum comprende :
• 1 lato con 2 attacchi a tenuta D160 mm (con guarnizione)
,
• 1 lato apribile per ispezione e manutenzione della rete tubiera e del plenum,
•
3
lati con
:
-
taglia 240 : predisposizioni per 7 attacchi di estrazione e 7 attacchi di immissione
,
-
taglia 370 : predisposizioni per 9 attacchi di estrazione e 9 attacchi di immissione
.
• I plenum ripartitori sono isolati internamente con materiale fonoassorbente.
Questi plenum non sono concepiti per installazione presso abitazioni passive.
INSTALLAZION
E
• Il plenum ripartitore viene fornito con un kit di montaggio (verticale o orizzontale)
:
- 3 staffe (e le loro 6 viti) da montare sul plenum ripartitore,
- 3 cuscinetti antivibranti.
• Il plenum ripartitore può essere montato direttamente sulle centrali InspirAIR® Home.
• Non è necessario collegare gli attacchi inutilizzati
.
• Scegliere un attacco per plenum D75 o D90 mm a seconda del diametro del condotto
Optiflex da collegare (raccordo per plenum Ø75 cod.11091878, Ø90 cod.11091891)
Catalogo Residenziale - edizione 202
4
9
1
taglia 240
taglia 370
Plenum ripartitore InspirAIR® Home SC240
A
B
600
Ø 160
C D
250
330
E
Peso
(kg)
365
10,82
Plenum ripartitore InspirAIR® Home SC370
670
Ø 160
300
330
420
12,52
2
2
2 2 2 2
2
1 1 1 1
1
2
taglia 240
1
1
1
