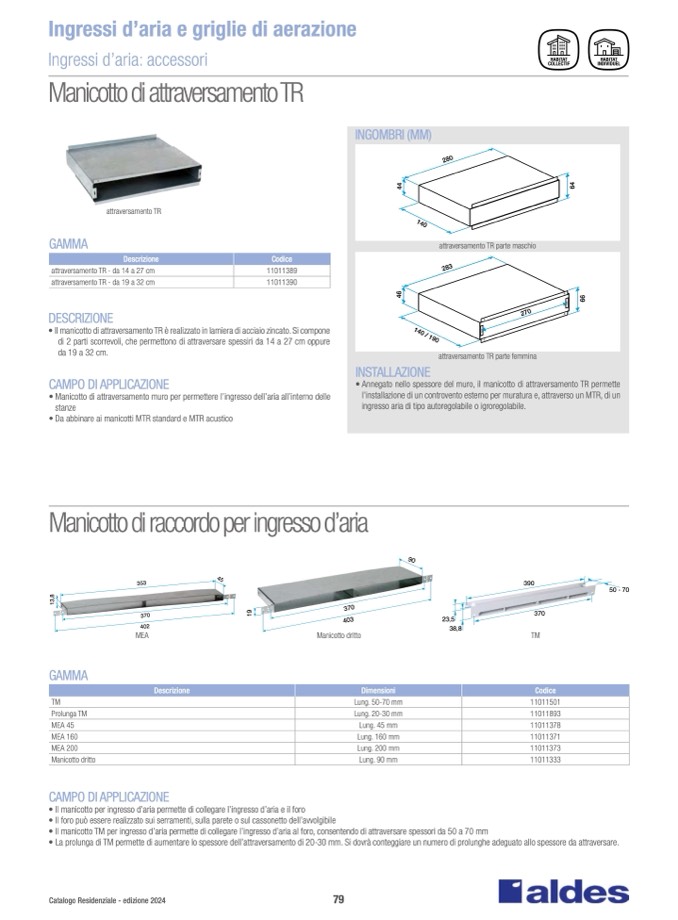

Ingressi d’aria e griglie di aerazione

Ingressi d’aria: accessori

Manicotto di attraversamento TR

INGOMBRI (MM

)

28

0

4

4

6

4

attraversamento T

R

GAMM

A

Descrizione

attraversamento TR - da 14 a 27 cm

1

4

0

attraversamento TR parte maschi

o

Codic

e

1101138

9

28

3

attraversamento TR - da 19 a 32 cm

1101139

0

4

6

6

6

27

0

DESCRIZIONE

• Il manicotto di attraversamento TR è realizzato in lamiera di acciaio zincato. Si compone

di 2 parti scorrevoli, che permettono di attraversare spessiri da 14 a 27 cm oppure

da 19 a 32 cm.

CAMPO DI APPLICAZIONE

• Manicotto di attraversamento muro per permettere l’ingresso dell’aria all’interno delle

stanze

• Da abbinare ai manicotti MTR standard e MTR acustico

1

4

0

/

1

9

0

attraversamento TR parte femmina

INSTALLAZIONE

• Annegato nello spessore del muro, il manicotto di attraversamento TR permette

l’installazione di un controvento esterno per muratura e, attraverso un MTR, di un

ingresso aria di tipo autoregolabile o igroregolabile.

Manicotto di raccordo per ingresso d’aria

35

3

37

0

4

5

1

9

37

0

9

0

390

370

40

3

23,5

40

2

38,

8

MEA

Manicotto dritto

TM

50 - 7

0

1

3

,

8

GAMMA

TM

Descrizione

Dimensioni

Lung. 50-70 mm

Codice

1101150

1

Prolunga TM

Lung. 20-30 mm

1101189

3

MEA 45

Lung. 45 mm

11011378

MEA 160

Lung. 160 mm

1101137

1

MEA 200

Lung. 200 mm

1101137

3

Manicotto dritto

Lung. 90 mm

11011333

CAMPO DI APPLICAZIONE

• Il manicotto per ingresso d’aria permette di collegare l’ingresso d’aria e il for

o

• Il foro può essere realizzato sui serramenti, sulla parete o sul cassonetto dell’avvolgibil

e

• Il manicotto TM per ingresso d’aria permette di collegare l’ingresso d’aria al foro, consentendo di attraversare spessori da 50 a 70 mm

• La prolunga di TM permette di aumentare lo spessore dell’attraversamento di 20-30 mm. Si dovrà conteggiare un numero di prolunghe adeguato allo spessore da attraversare

.

Catalogo Residenziale - edizione 202

4

79
