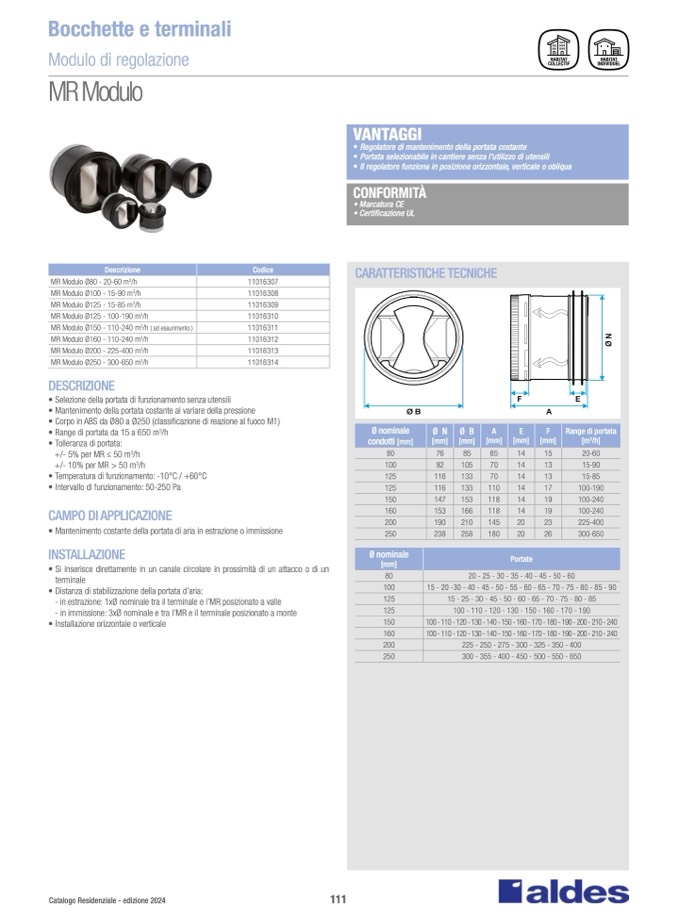

Bocchette e terminali
Modulo di regolazion
e
MR Modulo
VANTAGGI
•
Rego
latore di mantenimento della portata costant
e
•
Por
tata selezionabile in cantiere senza l’utilizzo di utensili
•
Il regolatore funziona in posizione orizzontale, verticale o obliqu
a
CONFORMIT
À
• Marcatura C
E
• Certi
ficazione U
L
Descrizione
MR Modulo Ø80 - 20-60 m3/h
Codic
e
11016307
CARATTERISTICHE TECNICH
E
MR Modulo Ø100 - 15-90 m3/h
11016308
MR Modulo Ø125 - 15-85 m3/h
11016309
MR Modulo Ø125 - 100-190 m3/h
11016310
MR Modulo Ø150 - 110-240 m3/h ( ad esaurimento )
11016311
MR Modulo Ø160 - 110-240 m3/h
11016312
Ø
N
MR Modulo Ø200 - 225-400 m3/h
11016313
MR Modulo Ø250 - 300-650 m3/h
11016314
DESCRIZION
E
•
Se
lezione della portata di funzionamento senza utensili
•
Man
tenimento della portata costante al variare della pression
e
•
Corpo
in ABS da Ø80 a Ø250 (classificazione di reazione al fuoco M1)
•
Range
di portata da 15 a 650 m3/h
•
To
lleranza di portata:
+/- 5% per MR ≤ 50 m3/h
+/- 10% per MR > 50 m3/h
•
Tempera
tura di funzionamento: -10°C / +60°C
•
Intervallo di funzionamento: 50-250 Pa
CAMPO DI APPLICAZIONE
•
Man
tenimento costante della portata di aria in estrazione o immission
e
INSTALLAZION
E
•
S
i inserisce direttamente in un canale circolare in prossimità di un attacco o di u
n
terminal
e
•
D
istanza di stabilizzazione della portata d’aria
:
- in estrazione: 1xØ nominale tra il terminale e l’MR posizionato a valle
-
in immissione: 3xØ nominale e tra l’MR e il terminale posizionato a monte
•
Installazione orizzontale o vertical
e
F
Ø B
A
E
Ø nominale
condotti [mm
]
80
Ø
N
[mm]
76
Ø
B
[mm]
85
A
[mm]
65
E
[mm]
14
F
[mm]
15
Range di portat
a
[m3/h]
20-60
100
92
105
70
14
13
15-90
125
116
133
70
14
13
15-8
5
125
116
133
110
14
17
100-190
150
147
153
118
14
19
100-24
0
160
153
166
118
14
19
100-24
0
200
190
210
145
20
23
225-400
250
238
258
180
20
26
300-650
Ø nominale
[mm]
80
Portat
e
20 - 25 - 30 - 35 - 40 - 45 - 50 - 60
100
15 - 20 -30 - 40 - 45 - 50 - 55 - 60 - 65 - 70 - 75 - 80 - 85 - 9
0
125
15 - 25 - 30 - 45 - 50 - 60 - 65 - 70 - 75 - 80 - 85
125
100 - 110 - 120 - 130 - 150 - 160 - 170 - 190
150
100 - 110 - 120 - 130 - 140 - 150 - 160 - 170 - 180 - 190 - 200 - 210 - 240
160
100 - 110 - 120 - 130 - 140 - 150 - 160 - 170 - 180 - 190 - 200 - 210 - 240
200
225 - 250 - 275 - 300 - 325 - 350 - 40
0
250
300 - 355 - 400 - 450 - 500 - 550 - 65
0
Catalogo Residenziale - edizione 202
4
111
