Mod. 6010 - 6013 NOVASOL

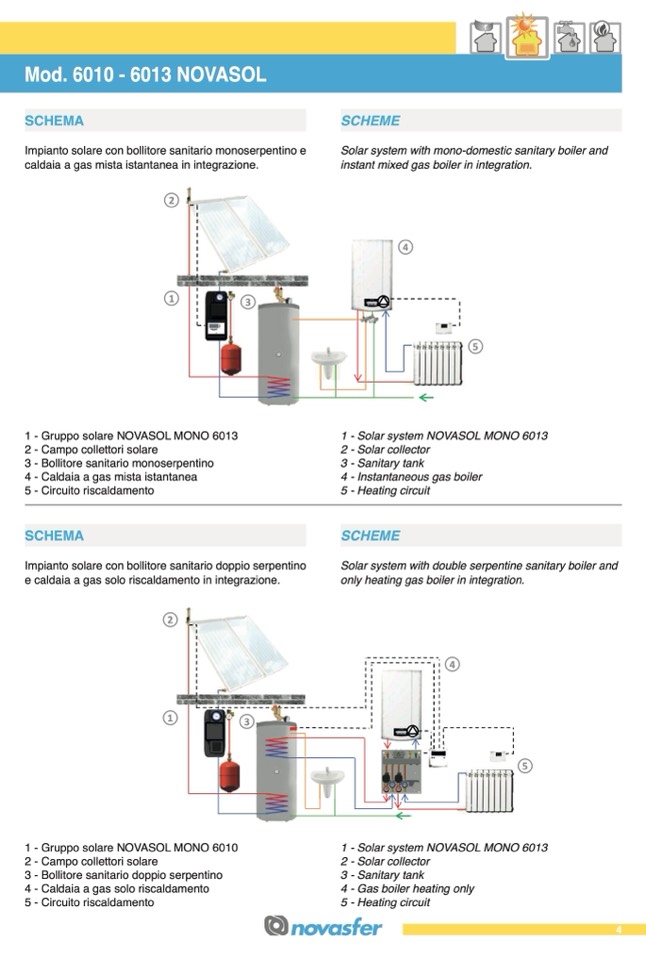

SCHEMA

Impianto solare con bollitore sanitario monoserpentino e

caldaia a gas mista istantanea in integrazione.

SCHEME

Solar system with mono-domestic sanitary boiler and

instant mixed gas boiler in integration.

1 - Gruppo solare NOVASOL MONO 6013

2 - Campo collettori solare

3 - Bollitore sanitario monoserpentino

4 - Caldaia a gas mista istantanea

5 - Circuito riscaldamento

1 - Gruppo solare NOVASOL MONO 6010

2 - Campo collettori solare

3 - Bollitore sanitario doppio serpentino

4 - Caldaia a gas solo riscaldamento

5 - Circuito riscaldamento

1 - Solar system NOVASOL MONO 6013

2 - Solar collector

3 - Sanitary tank

4 - Instantaneous gas boiler

5 - Heating circuit

SCHEMA

Impianto solare con bollitore sanitario doppio serpentino

e caldaia a gas solo riscaldamento in integrazione.

SCHEME

Solar system with double serpentine sanitary boiler and

only heating gas boiler in integration.

1 - Solar system NOVASOL MONO 6013

2 - Solar collector

3 - Sanitary tank

4 - Gas boiler heating only

5 - Heating circuit

4

2

1

4

3

5

2

1

4

3

5
