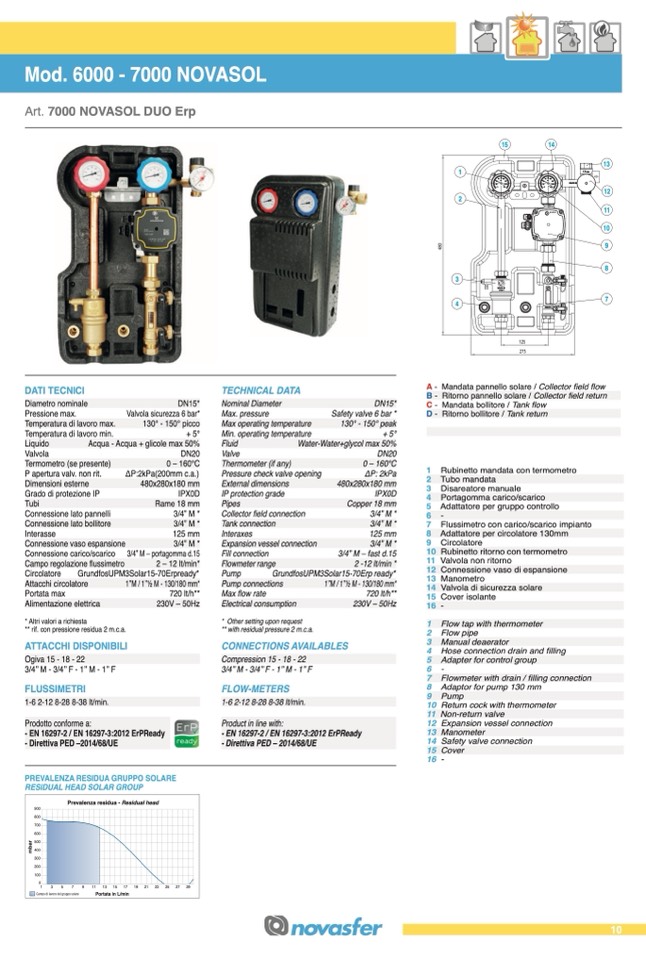

Mod. 6000 - 7000 NOVASOL

Art. 7000 NOVASOL DUO Erp

DATI TECNICI

TECHNICAL DATA

DN15*

Safety valve 6 bar *

130° - 150° peak

+ 5°

A - Mandata pannello solare / Collector field flow

B - Ritorno pannello solare / Collector field return

C - Mandata bollitore / Tank flow

D - Ritorno bollitore / Tank return

Diametro nominale

Pressione max.

Temperatura di lavoro max.

Temperatura di lavoro min.

Liquido

Acqua - Acqua + glicole max 50%

Valvola

DN20

0 – 160°C

ΔP: 2kPa

480x280x180 mm

IPX0D

Copper 18 mm

3/4” M *

3/4” M *

125 mm

3/4” M *

3/4” M – fast d.15

2 -12 lt/min *

Termometro (se presente)

P apertura valv. non rit.

Dimensioni esterne

Grado di protezione IP

Tubi

0 – 160°C

ΔP:2kPa(200mm c.a.)

480x280x180 mm

IPX0D

Rame 18 mm

3/4” M *

3/4” M *

125 mm

3/4” M *

Thermometer (if any)

Pressure check valve opening

External dimensions

IP protection grade

Pipes

Collector field connection

Tank connection

Interaxes

Expansion vessel connection

Fill connection

Flowmeter range

Pump

GrundfosUPM3Solar15-70Erp ready*

1 Rubinetto mandata con termometro

2 Tubo mandata

3 Disareatore manuale

4 Portagomma carico/scarico

Connessione lato pannelli

Connessione lato bollitore

Interasse

Connessione vaso espansione

Connessione carico/scarico

Campo regolazione flussimetro

Circolatore GrundfosUPM3Solar15-70Erpready*

5 Adattatore per gruppo controllo

6-

7 Flussimetro con carico/scarico impianto

8 Adattatore per circolatore 130mm

9 Circolatore

10 Rubinetto ritorno con termometro

11 Valvola non ritorno

12 Connessione vaso di espansione

13 Manometro

14 Valvola di sicurezza solare

15 Cover isolante

16 -

Attacchi circolatore

Portata max

Alimentazione elettrica

1’’M / 1’’1⁄2 M - 130/180 mm*

720 lt/h**

230V – 50Hz

Pump connections

Max flow rate

Electrical consumption

* Other setting upon request

** with residual pressure 2 m.c.a.

1’’M / 1’’1⁄2 M - 130/180 mm*

720 lt/h**

230V – 50Hz

* Altri valori a richiesta

** rif. con pressione residua 2 m.c.a.

ATTACCHI DISPONIBILI

Ogiva 15 - 18 - 22

3/4’’ M - 3/4’’ F - 1’’ M - 1’’ F

FLUSSIMETRI

1-6 2-12 8-28 8-38 lt/min.

Prodotto conforme a:

- EN 16297-2 / EN 16297-3:2012 ErPReady

- Direttiva PED –2014/68/UE

PREVALENZA RESIDUA GRUPPO SOLARE

CONNECTIONS AVAILABLES

Compression 15 - 18 - 22

3/4’’ M - 3/4’’ F - 1’’ M - 1’’ F

FLOW-METERS

1-6 2-12 8-28 8-38 lt/min.

Product in line with:

- EN 16297-2 / EN 16297-3:2012 ErPReady

- Direttiva PED – 2014/68/UE

1 Flow tap with thermometer

2 Flow pipe

3 Manual deaerator

4 Hose connection drain and filling

5 Adapter for control group

RESIDUAL HEAD SOLAR GROUP

900

800

700

600

500

400

300

200

100

0

1

3

Prevalenza residua - Residual head

Campo di lavoro del gruppo solare

Portata in L/min

5

7

9

11 13 15 17 19 21 23 25 27 29

DN15*

Valvola sicurezza 6 bar*

130° - 150° picco

+ 5°

Nominal Diameter

Max. pressure

Max operating temperature

Min. operating temperature

Fluid

Water-Water+glycol max 50%

Valve

DN20

3/4” M – portagomma d.15

2 – 12 lt/min*

1

2

3

4

13

12

11

10

9

8

7

15

14

6 -

7 Flowmeter with drain / filling connection

8 Adaptor for pump 130 mm

9 Pump

10 Return cock with thermometer

11 Non-return valve

12 Expansion vessel connection

13 Manometer

14 Safety valve connection

15 Cover

16 -

125

275

m

b

a

r

4

8

0

10
