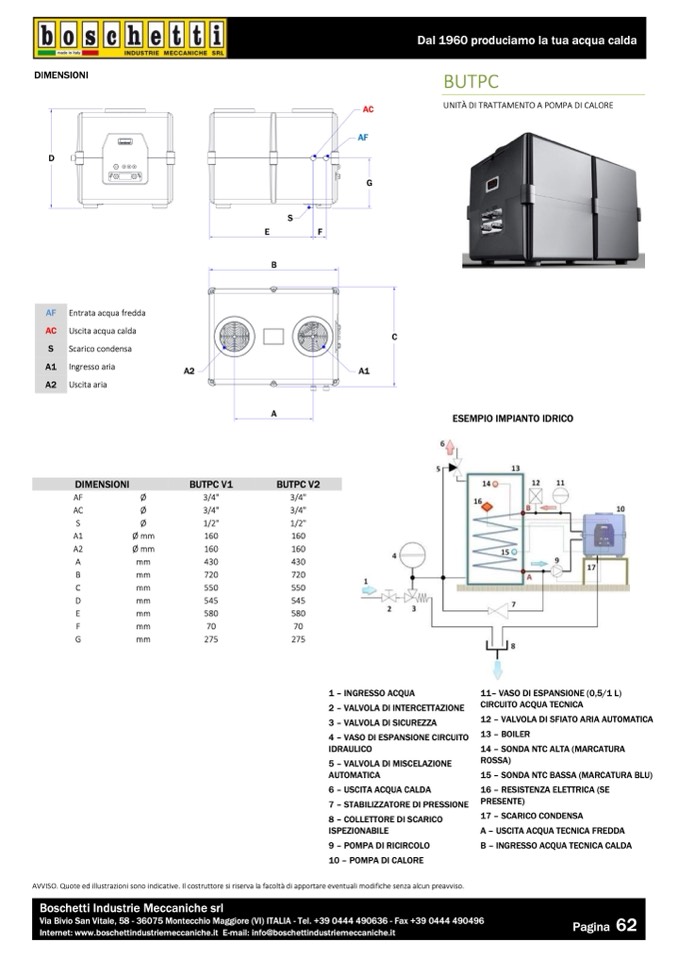

DIMENSIONI

BUTPC

UNITÀ DI TRATTAMENTO A POMPA DI CALORE

D

AC

AF

G

AF Entrata acqua fredda

AC Uscita acqua calda

S

Scarico condensa

A1 Ingresso aria

A2 Uscita aria

DIMENSIONI

AF

Ø

AC

Ø

S

Ø

S

E

F

B

A

BUTPC V2

3/4"

3/4"

1/2"

160

160

430

720

550

545

580

70

275

C

A1

Ømm

160

A2

Ømm

160

A

mm

430

B

mm

720

C

mm

550

D

mm

545

E

mm

580

F

mm

70

G

mm

275

A2

BUTPC V1

3/4"

3/4"

1/2"

A1

AVVISO. Quote ed illustrazioni sono indicative. Il costruttore si riserva la facoltà di apportare eventuali modifiche senza alcun preavviso.

Boschetti Industrie Meccaniche srl

Via Bivio San Vitale, 58 - 36075 Montecchio Maggiore (VI) ITALIA - Tel. +39 0444 490636 - Fax +39 0444 490496

Internet: www.boschettindustriemeccaniche.it E-mail: info@boschettindustriemeccaniche.it

Pagina

62

1 – INGRESSO ACQUA

2 – VALVOLA DI INTERCETTAZIONE

3 – VALVOLA DI SICUREZZA

4 – VASO DI ESPANSIONE CIRCUITO

IDRAULICO

5 – VALVOLA DI MISCELAZIONE

AUTOMATICA

6 – USCITA ACQUA CALDA

7 – STABILIZZATORE DI PRESSIONE

8 – COLLETTORE DI SCARICO

ISPEZIONABILE

9 – POMPA DI RICIRCOLO

10 – POMPA DI CALORE

11– VASO DI ESPANSIONE (0,5/1 L)

CIRCUITO ACQUA TECNICA

12 – VALVOLA DI SFIATO ARIA AUTOMATICA

13 – BOILER

14 – SONDA NTC ALTA (MARCATURA

ROSSA)

15 – SONDA NTC BASSA (MARCATURA BLU)

16 – RESISTENZA ELETTRICA (SE

PRESENTE)

17 – SCARICO CONDENSA

A – USCITA ACQUA TECNICA FREDDA

B – INGRESSO ACQUA TECNICA CALDA

Dal 1960 produciamo la tua acqua calda

ESEMPIO IMPIANTO IDRICO
