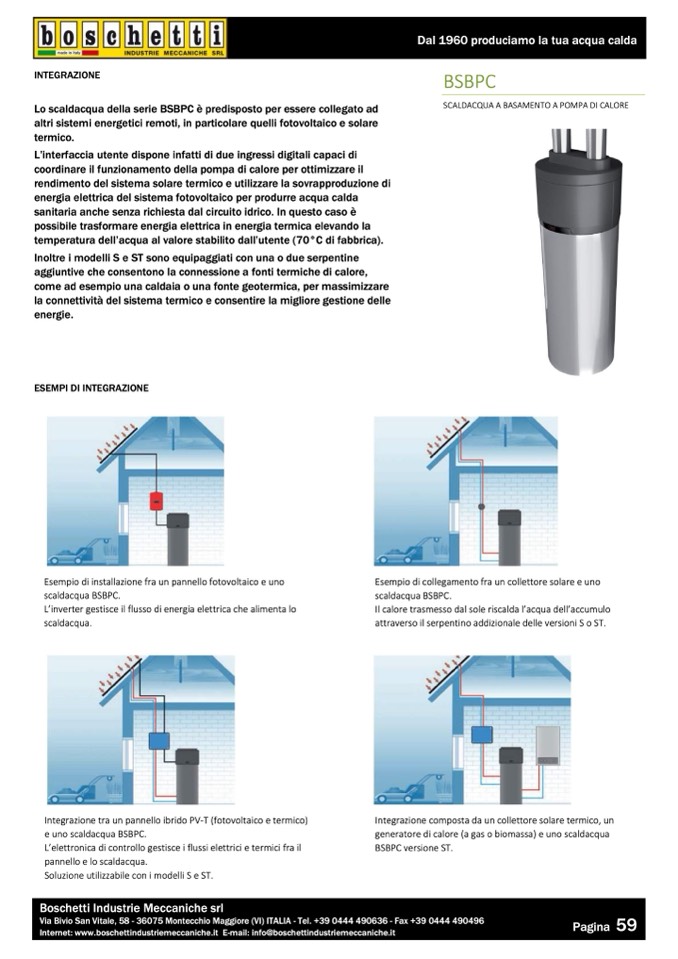

INTEGRAZIONE
BSBPC
SCALDACQUA A BASAMENTO A POMPA DI CALORE
Esempio di collegamento fra un collettore solare e uno
scaldacqua BSBPC.
Il calore trasmesso dal sole riscalda l’acqua dell’accumulo
attraverso il serpentino addizionale delle versioni S o ST.
Integrazione composta da un collettore solare termico, un
generatore di calore (a gas o biomassa) e uno scaldacqua
BSBPC versione ST.
Lo scaldacqua della serie BSBPC è predisposto per essere collegato ad
altri sistemi energetici remoti, in particolare quelli fotovoltaico e solare
Dal 1960 produciamo la tua acqua calda
termico.
L’interfaccia utente dispone infatti di due ingressi digitali capaci di
coordinare il funzionamento della pompa di calore per ottimizzare il
rendimento del sistema solare termico e utilizzare la sovrapproduzione di
energia elettrica del sistema fotovoltaico per produrre acqua calda
sanitaria anche senza richiesta dal circuito idrico. In questo caso è
possibile trasformare energia elettrica in energia termica elevando la
temperatura dell’acqua al valore stabilito dall’utente (70°C di fabbrica).
Inoltre i modelli S e ST sono equipaggiati con una o due serpentine
aggiuntive che consentono la connessione a fonti termiche di calore,
come ad esempio una caldaia o una fonte geotermica, per massimizzare
la connettività del sistema termico e consentire la migliore gestione delle
energie.
ESEMPI DI INTEGRAZIONE
Esempio di installazione fra un pannello fotovoltaico e uno
scaldacqua BSBPC.
L’inverter gestisce il flusso di energia elettrica che alimenta lo
scaldacqua.
Integrazione tra un pannello ibrido PV-T (fotovoltaico e termico)
e uno scaldacqua BSBPC.
L’elettronica di controllo gestisce i flussi elettrici e termici fra il
pannello e lo scaldacqua.
Soluzione utilizzabile con i modelli S e ST.
