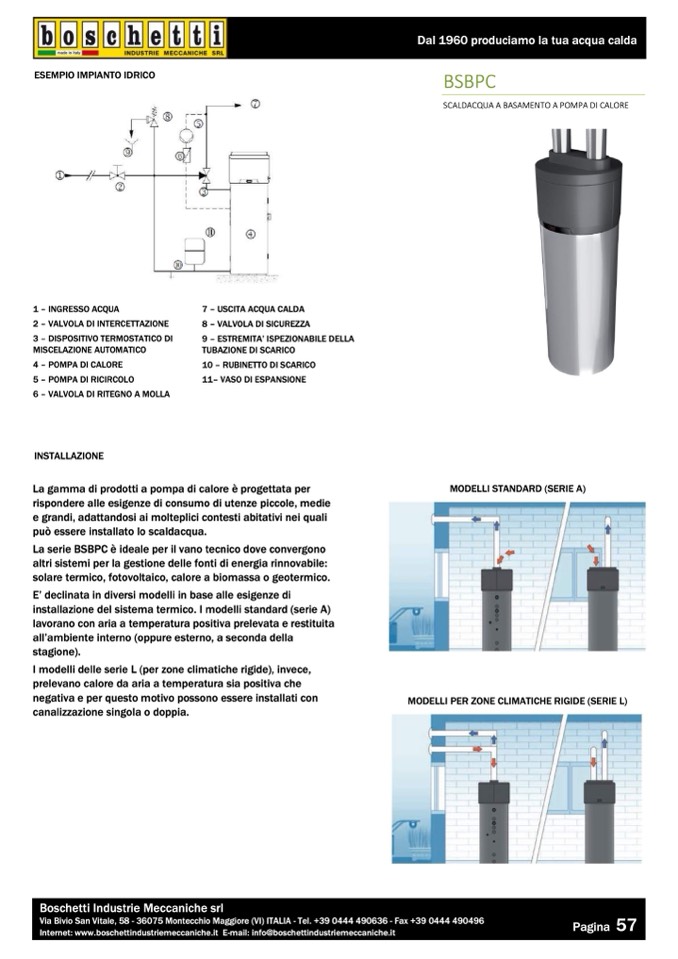

ESEMPIO IMPIANTO IDRICO

SCALDACQUA A BASAMENTO A POMPA DI CALORE

MODELLI STANDARD (SERIE A)

1 – INGRESSO ACQUA

La gamma di prodotti a pompa di calore è progettata per

9 – ESTREMITA’ ISPEZIONABILE DELLA

7 – USCITA ACQUA CALDA

2 – VALVOLA DI INTERCETTAZIONE

8 – VALVOLA DI SICUREZZA

3 – DISPOSITIVO TERMOSTATICO DI

MISCELAZIONE AUTOMATICO

TUBAZIONE DI SCARICO

4 – POMPA DI CALORE

10 – RUBINETTO DI SCARICO

5 – POMPA DI RICIRCOLO

11– VASO DI ESPANSIONE

6 – VALVOLA DI RITEGNO A MOLLA

INSTALLAZIONE

rispondere alle esigenze di consumo di utenze piccole, medie

e grandi, adattandosi ai molteplici contesti abitativi nei quali

può essere installato lo scaldacqua.

La serie BSBPC è ideale per il vano tecnico dove convergono

altri sistemi per la gestione delle fonti di energia rinnovabile:

solare termico, fotovoltaico, calore a biomassa o geotermico.

E’ declinata in diversi modelli in base alle esigenze di

installazione del sistema termico. I modelli standard (serie A)

lavorano con aria a temperatura positiva prelevata e restituita

all’ambiente interno (oppure esterno, a seconda della

stagione).

I modelli delle serie L (per zone climatiche rigide), invece,

prelevano calore da aria a temperatura sia positiva che

negativa e per questo motivo possono essere installati con

canalizzazione singola o doppia.

MODELLI PER ZONE CLIMATICHE RIGIDE (SERIE L)
