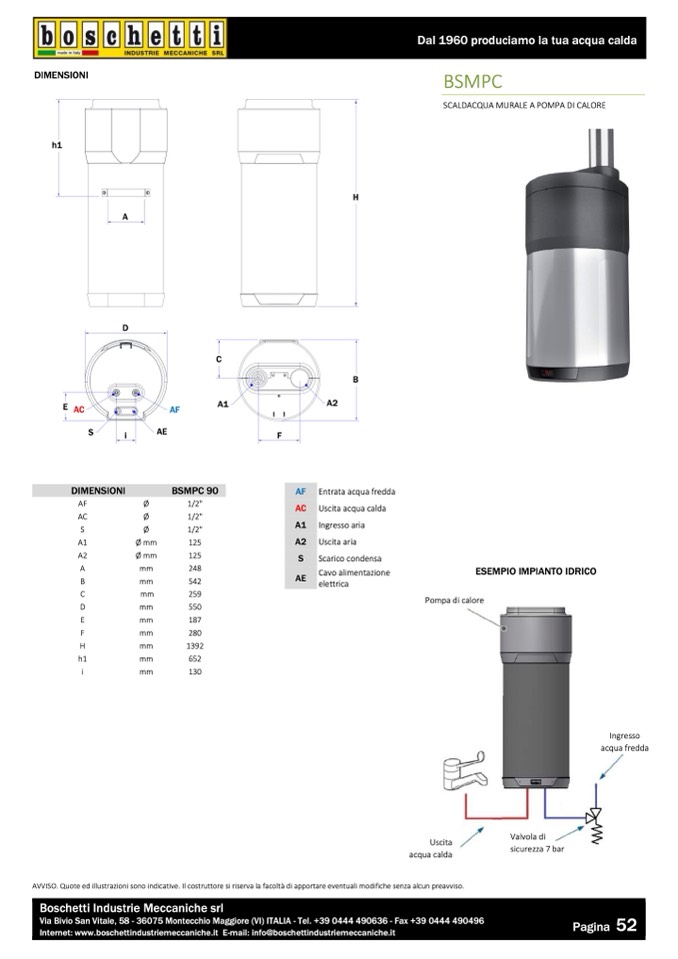

DIMENSIONI

BSMPC

SCALDACQUA MURALE A POMPA DI CALORE

h1

DIMENSIONI

A

D

E AC

AF

S

i

AE

F

BSMPC 90

Ø

1/2"

Ø

1/2"

S

Ø

1/2"

AF Entrata acqua fredda

AC Uscita acqua calda

A1 Ingresso aria

A2 Uscita aria

S

Scarico condensa

Cavo alimentazione

elettrica

AF

AC

A1

Ømm

A2

Ømm

125

A

mm

248

B

mm

542

C

mm

259

D

mm

550

E

mm

187

F

mm

280

H

mm

1392

h1

mm

652

i

mm

130

125

C

B

A1

A2

AVVISO. Quote ed illustrazioni sono indicative. Il costruttore si riserva la facoltà di apportare eventuali modifiche senza alcun preavviso.

Boschetti Industrie Meccaniche srl

Via Bivio San Vitale, 58 - 36075 Montecchio Maggiore (VI) ITALIA - Tel. +39 0444 490636 - Fax +39 0444 490496

Internet: www.boschettindustriemeccaniche.it E-mail: info@boschettindustriemeccaniche.it

Pagina

52

AE

ESEMPIO IMPIANTO IDRICO

H

Dal 1960 produciamo la tua acqua calda

Pompa di calore

Uscita

acqua calda

Valvola di

sicurezza 7 bar

Ingresso

acqua fredda
