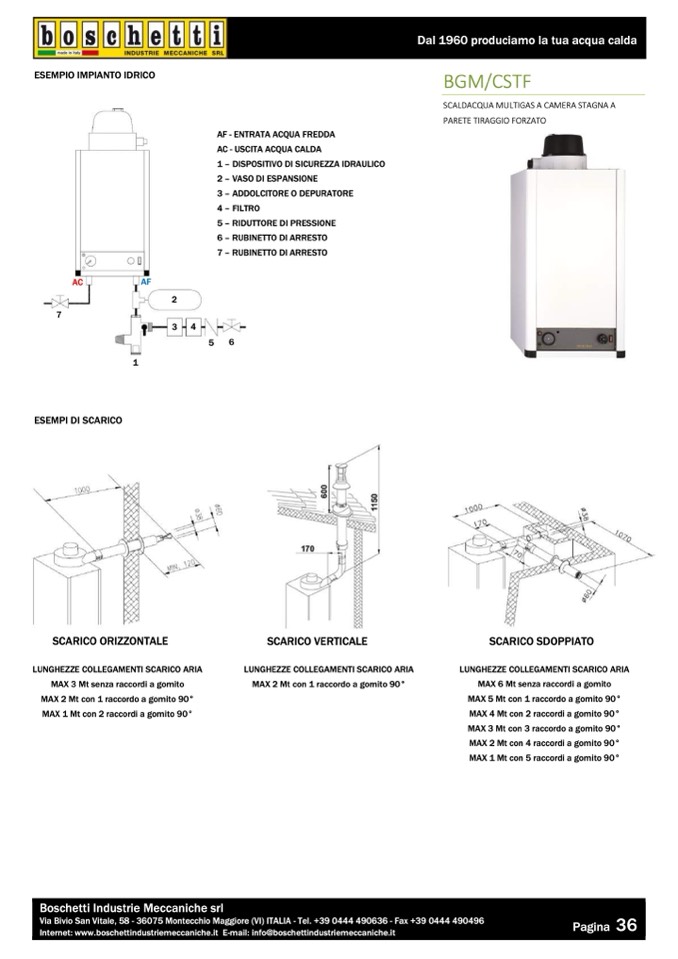

ESEMPIO IMPIANTO IDRICO

BGM/CSTF

SCALDACQUA MULTIGAS A CAMERA STAGNA A

PARETE TIRAGGIO FORZATO

7

2

3

4

5

6

AC

AF

ESEMPI DI SCARICO

SCARICO ORIZZONTALE

SCARICO VERTICALE

SCARICO SDOPPIATO

1

AF - ENTRATA ACQUA FREDDA

5 – RIDUTTORE DI PRESSIONE

Dal 1960 produciamo la tua acqua calda

AC - USCITA ACQUA CALDA

1 – DISPOSITIVO DI SICUREZZA IDRAULICO

2 – VASO DI ESPANSIONE

3 – ADDOLCITORE O DEPURATORE

4 – FILTRO

6 – RUBINETTO DI ARRESTO

7 – RUBINETTO DI ARRESTO

LUNGHEZZE COLLEGAMENTI SCARICO ARIA

LUNGHEZZE COLLEGAMENTI SCARICO ARIA

LUNGHEZZE COLLEGAMENTI SCARICO ARIA

MAX 6 Mt senza raccordi a gomito

MAX 3 Mt senza raccordi a gomito

MAX 2 Mt con 1 raccordo a gomito 90°

MAX 5 Mt con 1 raccordo a gomito 90°

MAX 2 Mt con 1 raccordo a gomito 90°

MAX 4 Mt con 2 raccordi a gomito 90°

MAX 1 Mt con 2 raccordi a gomito 90°

MAX 3 Mt con 3 raccordo a gomito 90°

MAX 2 Mt con 4 raccordi a gomito 90°

MAX 1 Mt con 5 raccordi a gomito 90°

Boschetti Industrie Meccaniche srl

Via Bivio San Vitale, 58 - 36075 Montecchio Maggiore (VI) ITALIA - Tel. +39 0444 490636 - Fax +39 0444 490496

Internet: www.boschettindustriemeccaniche.it E-mail: info@boschettindustriemeccaniche.it

Pagina

36
