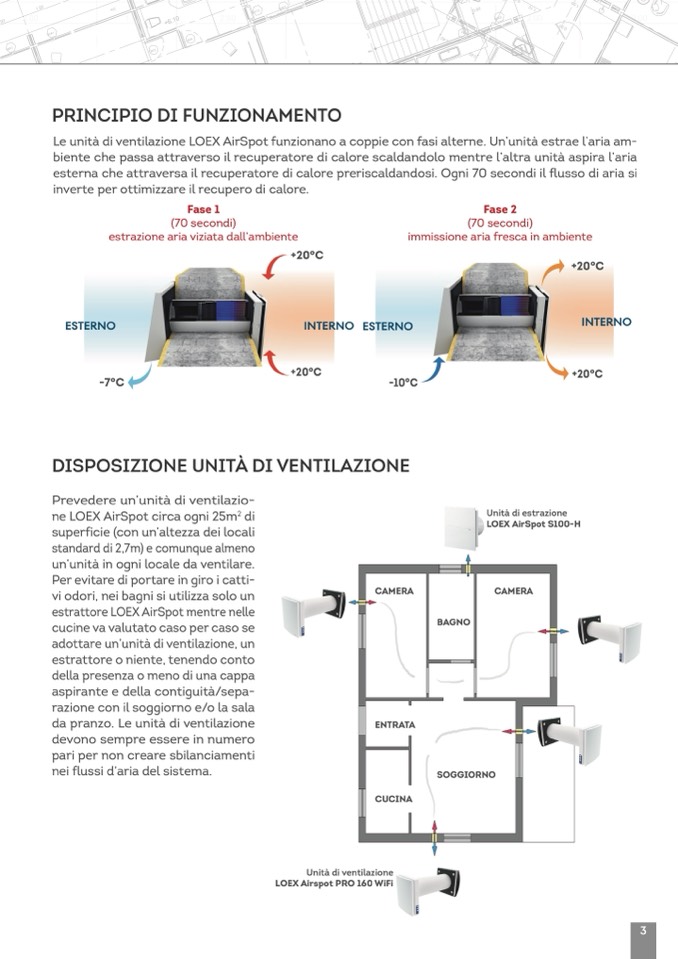

PRINCIPIO DI FUNZIONAMENTO

Le unità di ventilazione LOEX AirSpot funzionano a coppie con fasi alterne. Un’unità estrae l’aria am-

biente che passa attraverso il recuperatore di calore scaldandolo mentre l’altra unità aspira l’aria

esterna che attraversa il recuperatore di calore preriscaldandosi. Ogni 70 secondi il flusso di aria si

inverte per ottimizzare il recupero di calore.

Fase 1

(70 secondi)

estrazione aria viziata dall’ambiente

+20°C

-7°C

+20°C

Fase 2

(70 secondi)

immissione aria fresca in ambiente

DISPOSIZIONE UNITÀ DI VENTILAZIONE

Prevedere un’unità di ventilazio-

ne LOEX AirSpot circa ogni 25m

2

di

superficie (con un’altezza dei locali

standard di 2,7m) e comunque almeno

un’unità in ogni locale da ventilare.

Per evitare di portare in giro i catti-

vi odori, nei bagni si utilizza solo un

estrattore LOEX AirSpot mentre nelle

cucine va valutato caso per caso se

adottare un’unità di ventilazione, un

estrattore o niente, tenendo conto

della presenza o meno di una cappa

aspirante e della contiguità/sepa-

razione con il soggiorno e/o la sala

da pranzo. Le unità di ventilazione

devono sempre essere in numero

pari per non creare sbilanciamenti

nei flussi d’aria del sistema.

CAMERA

ENTRATA

CUCINA

Unità di ventilazione

Unità di estrazione

LOEX AirSpot S100-H

CAMERA

LOEX Airspot PRO 160 WiFi

-10°C

+20°C

+20°C

BAGNO

SOGGIORNO

3
