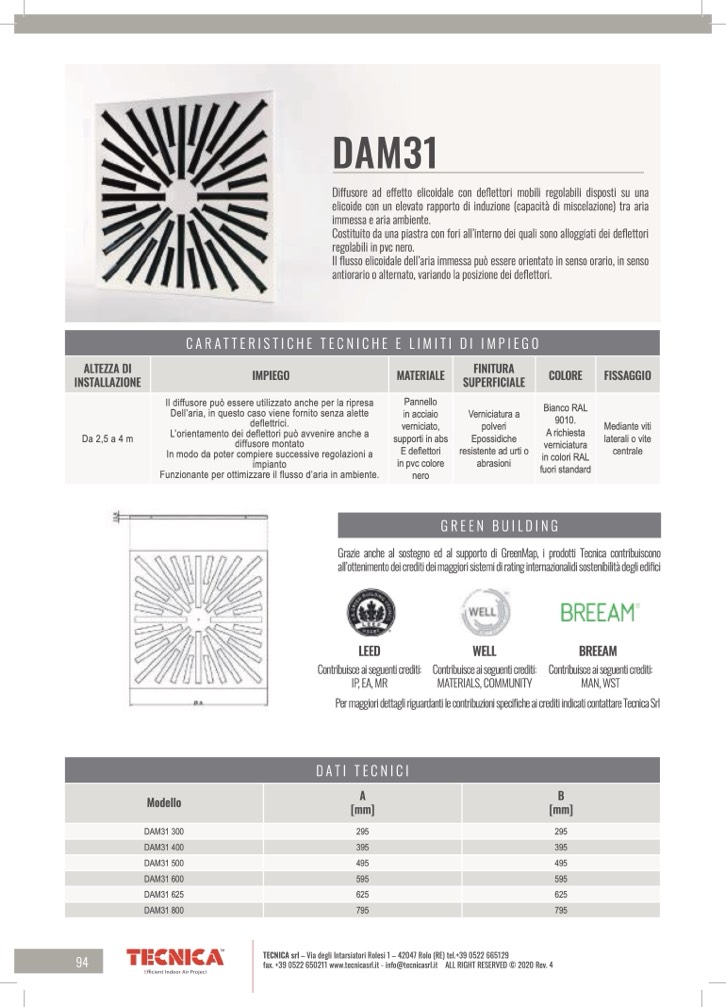

DAM31

Diffusore ad effetto elicoidale con deflettori mobili regolabili disposti su una

elicoide con un elevato rapporto di induzione (capacità di miscelazione) tra aria

immessa e aria ambiente.

Costituito da una piastra con fori all’interno dei quali sono alloggiati dei deflettori

regolabili in pvc nero.

Il flusso elicoidale dell’aria immessa può essere orientato in senso orario, in senso

antiorario o alternato, variando la posizione dei deflettori.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

ALTEZZA DI

INSTALLAZIONE

IMPIEGO

MATERIALE

FINITURA

SUPERFICIALE

COLORE

FISSAGGIO

Da 2,5 a 4 m

Il diffusore può essere utilizzato anche per la ripresa

Dell’aria, in questo caso viene fornito senza alette

deflettrici.

L’orientamento dei deflettori può avvenire anche a

diffusore montato

In modo da poter compiere successive regolazioni a

impianto

Funzionante per ottimizzare il flusso d’aria in ambiente.

Pannello

in acciaio

verniciato,

supporti in abs

E deflettori

in pvc colore

nero

Verniciatura a

polveri

Epossidiche

resistente ad urti o

abrasioni

Bianco RAL

9010.

A richiesta

verniciatura

in colori RAL

fuori standard

Mediante viti

laterali o vite

centrale

GREEN BUILDING

Grazie anche al sostegno ed al supporto di GreenMap, i prodotti Tecnica contribuiscono

all’ottenimento dei crediti dei maggiori sistemi di rating internazionalidi sostenibilità degli edifici

LEED

Contribuisce ai seguenti crediti:

IP, EA, MR

WELL

Contribuisce ai seguenti crediti:

MATERIALS, COMMUNITY

BREEAM

Contribuisce ai seguenti crediti:

MAN, WST

Per maggiori dettagli riguardanti le contribuzioni specifiche ai crediti indicati contattare Tecnica Srl

DATI TECNICI

Modello

A

[mm]

B

[mm]

DAM31 300

295

DAM31 400

395

DAM31 500

495

DAM31 600

595

DAM31 625

625

DAM31 800

795

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

94
