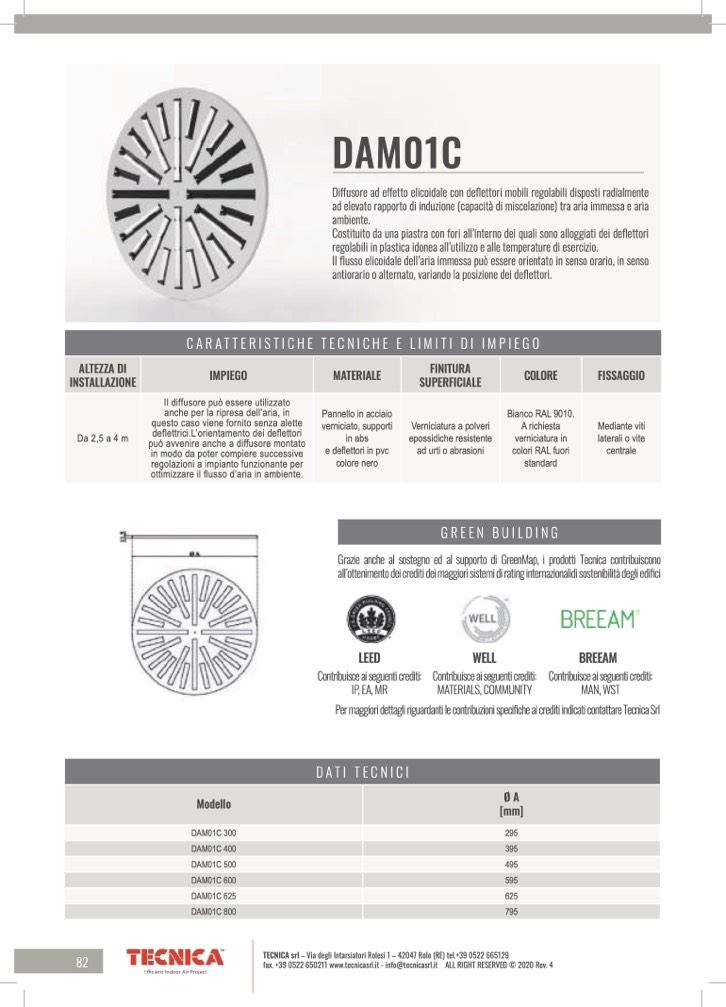

DAM01C

Diffusore ad effetto elicoidale con deflettori mobili regolabili disposti radialmente

ad elevato rapporto di induzione (capacità di miscelazione) tra aria immessa e aria

ambiente.

Costituito da una piastra con fori all’interno dei quali sono alloggiati dei deflettori

regolabili in plastica idonea all’utilizzo e alle temperature di esercizio.

Il flusso elicoidale dell’aria immessa può essere orientato in senso orario, in senso

antiorario o alternato, variando la posizione dei deflettori.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

ALTEZZA DI

INSTALLAZIONE

IMPIEGO

MATERIALE

FINITURA

SUPERFICIALE

COLORE

FISSAGGIO

Da 2,5 a 4 m

Il diffusore può essere utilizzato

anche per la ripresa dell’aria, in

questo caso viene fornito senza alette

deflettrici.L’orientamento dei deflettori

può avvenire anche a diffusore montato

in modo da poter compiere successive

regolazioni a impianto funzionante per

ottimizzare il flusso d’aria in ambiente.

Pannello in acciaio

verniciato, supporti

in abs

e deflettori in pvc

colore nero

Verniciatura a polveri

epossidiche resistente

ad urti o abrasioni

Bianco RAL 9010.

A richiesta

verniciatura in

colori RAL fuori

standard

Mediante viti

laterali o vite

centrale

GREEN BUILDING

Grazie anche al sostegno ed al supporto di GreenMap, i prodotti Tecnica contribuiscono

all’ottenimento dei crediti dei maggiori sistemi di rating internazionalidi sostenibilità degli edifici

LEED

Contribuisce ai seguenti crediti:

IP, EA, MR

WELL

Contribuisce ai seguenti crediti:

MATERIALS, COMMUNITY

BREEAM

Contribuisce ai seguenti crediti:

MAN, WST

Per maggiori dettagli riguardanti le contribuzioni specifiche ai crediti indicati contattare Tecnica Srl

DATI TECNICI

Modello

ØA

[mm]

DAM01C 300

295

DAM01C 400

395

DAM01C 500

495

DAM01C 600

595

DAM01C 625

625

DAM01C 800

795
