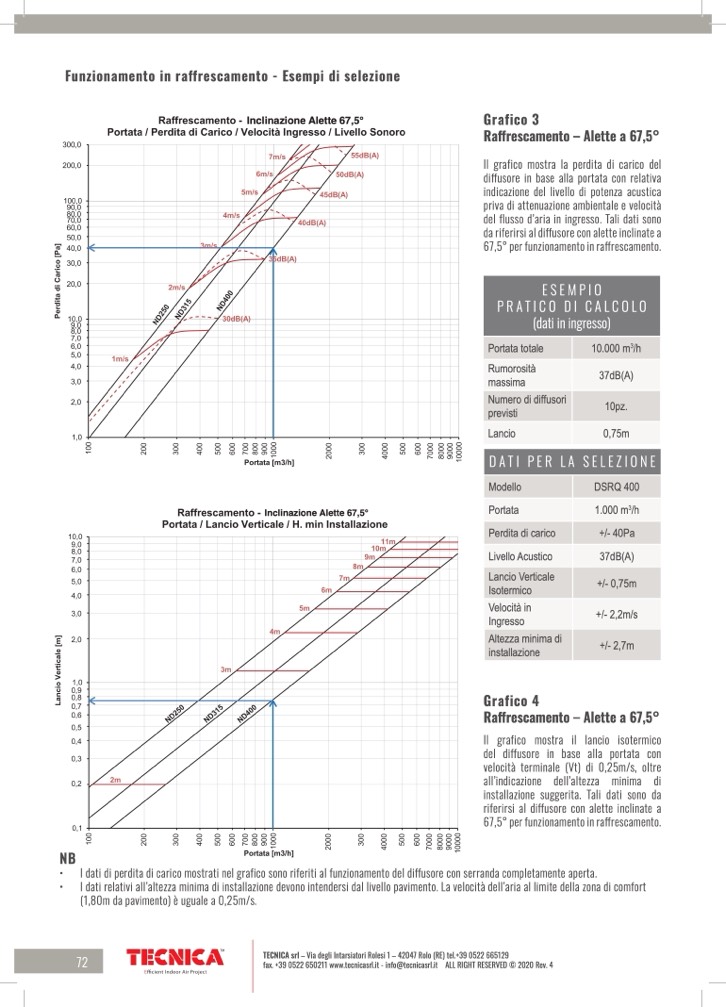

Funzionamento in raffrescamento - Esempi di selezione

NB

I dati di perdita di carico mostrati nel grafico sono riferiti al funzionamento del diffusore con serranda completamente aperta.

I dati relativi all’altezza minima di installazione devono intendersi dal livello pavimento. La velocità dell’aria al limite della zona di comfort

(1,80m da pavimento) è uguale a 0,25m/s.

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

72

fax. +39 0522 650211 www.tecnicasrl.it - info@tecnicasrl.it ALL RIGHT RESERVED © 2020 Rev. 4

•

•

Inclinazione Alette 67,5°

Grafico 3

Raffrescamento – Alette a 67,5°

Il grafico mostra la perdita di carico del

diffusore in base alla portata con relativa

indicazione del livello di potenza acustica

priva di attenuazione ambientale e velocità

del flusso d’aria in ingresso. Tali dati sono

da riferirsi al diffusore con alette inclinate a

67,5° per funzionamento in raffrescamento.

ESEMPIO

PRATICO DI CALCOLO

(dati in ingresso)

Inclinazione Alette 67,5°

DSRQ 400

1.000 m

3

/h

+/- 40Pa

37dB(A)

+/- 0,75m

+/- 2,2m/s

+/- 2,7m

Portata totale

Rumorosità

massima

Numero di diffusori

previsti

Lancio

10.000 m

3

/h

37dB(A)

10pz.

0,75m

DATI PER LA SELEZIONE

Modello

Portata

Perdita di carico

Livello Acustico

Lancio Verticale

Isotermico

Velocità in

Ingresso

Altezza minima di

installazione

Grafico 4

Raffrescamento – Alette a 67,5°

Il grafico mostra il lancio isotermico

del diffusore in base alla portata con

velocità terminale (Vt) di 0,25m/s, oltre

all’indicazione dell’altezza minima di

installazione suggerita. Tali dati sono da

riferirsi al diffusore con alette inclinate a

67,5° per funzionamento in raffrescamento.
