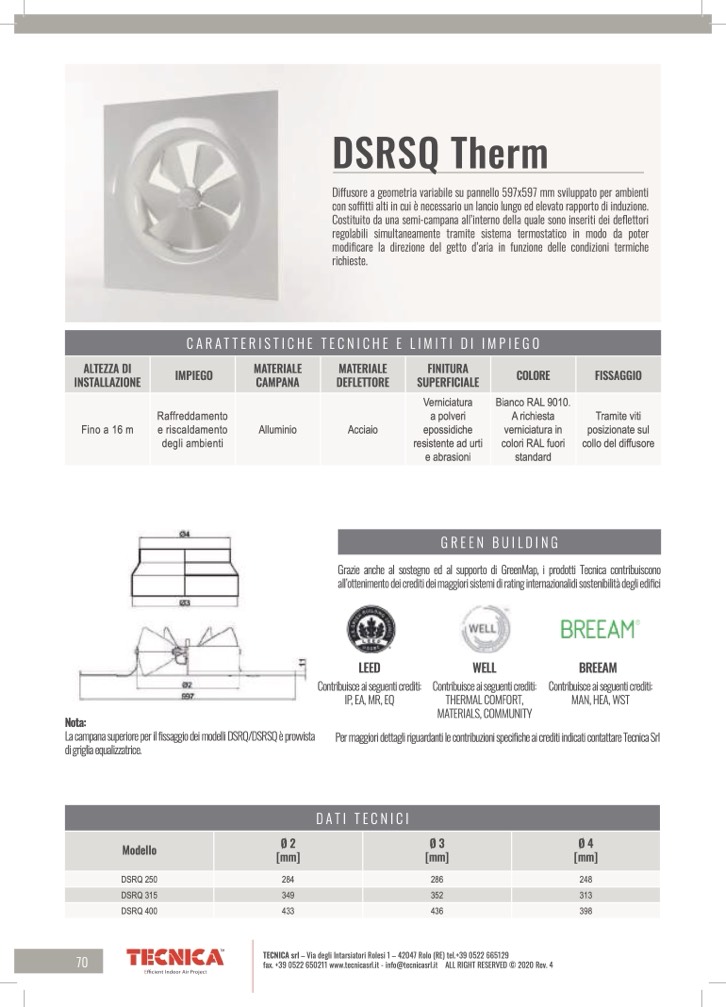

DSRSQ Therm

Diffusore a geometria variabile su pannello 597x597 mm sviluppato per ambienti

con soffitti alti in cui è necessario un lancio lungo ed elevato rapporto di induzione.

Costituito da una semi-campana all’interno della quale sono inseriti dei deflettori

regolabili simultaneamente tramite sistema termostatico in modo da poter

modificare la direzione del getto d’aria in funzione delle condizioni termiche

richieste.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

ALTEZZA DI

INSTALLAZIONE

IMPIEGO

MATERIALE

CAMPANA

MATERIALE

DEFLETTORE

FINITURA

SUPERFICIALE

COLORE

FISSAGGIO

Fino a 16 m

Raffreddamento

e riscaldamento

degli ambienti

Alluminio

Acciaio

Verniciatura

a polveri

epossidiche

resistente ad urti

e abrasioni

Bianco RAL 9010.

A richiesta

verniciatura in

colori RAL fuori

standard

Tramite viti

posizionate sul

collo del diffusore

GREEN BUILDING

Grazie anche al sostegno ed al supporto di GreenMap, i prodotti Tecnica contribuiscono

all’ottenimento dei crediti dei maggiori sistemi di rating internazionalidi sostenibilità degli edifici

Nota:

La campana superiore per il fissaggio dei modelli DSRQ/DSRSQ è provvista

di griglia equalizzatrice.

Per maggiori dettagli riguardanti le contribuzioni specifiche ai crediti indicati contattare Tecnica Srl

LEED

Contribuisce ai seguenti crediti:

IP, EA, MR, EQ

WELL

Contribuisce ai seguenti crediti:

THERMAL COMFORT,

MATERIALS, COMMUNITY

BREEAM

Contribuisce ai seguenti crediti:

MAN, HEA, WST

DATI TECNICI

Modello

Ø2

[mm]

Ø3

[mm]

Ø4

[mm]

DSRQ 250

284

286

248

DSRQ 315

349

352

313

DSRQ 400

433

436

398

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129
