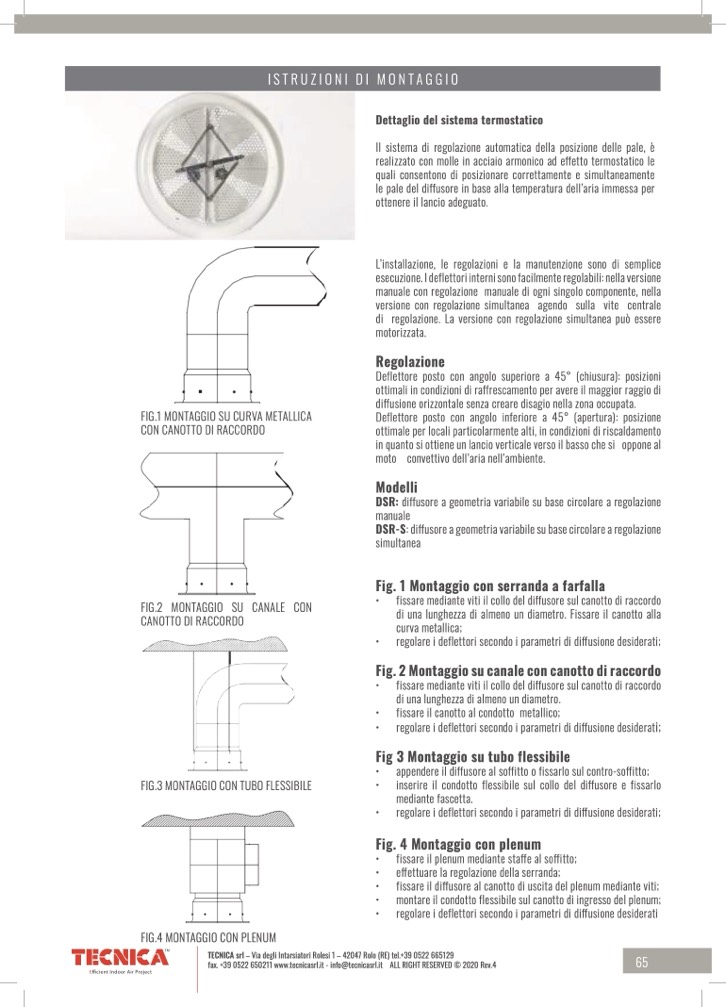

ISTRUZIONI DI MONTAGGIO

FIG.1 MONTAGGIO SU CURVA METALLICA

CON CANOTTO DI RACCORDO

FIG.2 MONTAGGIO SU CANALE CON

CANOTTO DI RACCORDO

FIG.3 MONTAGGIO CON TUBO FLESSIBILE

FIG.4 MONTAGGIO CON PLENUM

Dettaglio del sistema termostatico

Il sistema di regolazione automatica della posizione delle pale, è

realizzato con molle in acciaio armonico ad effetto termostatico le

quali consentono di posizionare correttamente e simultaneamente

le pale del diffusore in base alla temperatura dell’aria immessa per

ottenere il lancio adeguato.

L’installazione, le regolazioni e la manutenzione sono di semplice

esecuzione. I deflettori interni sono facilmente regolabili: nella versione

manuale con regolazione manuale di ogni singolo componente, nella

versione con regolazione simultanea agendo sulla vite centrale

di regolazione. La versione con regolazione simultanea può essere

motorizzata.

Regolazione

Deflettore posto con angolo superiore a 45° (chiusura): posizioni

ottimali in condizioni di raffrescamento per avere il maggior raggio di

diffusione orizzontale senza creare disagio nella zona occupata.

Deflettore posto con angolo inferiore a 45° (apertura): posizione

ottimale per locali particolarmente alti, in condizioni di riscaldamento

inquantosiottieneunlancioverticaleversoilbassochesi opponeal

moto convettivo dell’aria nell’ambiente.

Modelli

DSR: diffusore a geometria variabile su base circolare a regolazione

manuale

DSR-S: diffusore a geometria variabile su base circolare a regolazione

simultanea

Fig. 1 Montaggio con serranda a farfalla

• fissare mediante viti il collo del diffusore sul canotto di raccordo

di una lunghezza di almeno un diametro. Fissare il canotto alla

curva metallica;

• regolare i deflettori secondo i parametri di diffusione desiderati;

Fig. 2 Montaggio su canale con canotto di raccordo

• fissare mediante viti il collo del diffusore sul canotto di raccordo

di una lunghezza di almeno un diametro.

• fissare il canotto al condotto metallico;

• regolare i deflettori secondo i parametri di diffusione desiderati;

Fig 3 Montaggio su tubo flessibile

• appendere il diffusore al soffitto o fissarlo sul contro-soffitto;

• inserire il condotto flessibile sul collo del diffusore e fissarlo

mediante fascetta.

• regolare i deflettori secondo i parametri di diffusione desiderati;

Fig. 4 Montaggio con plenum

• fissare il plenum mediante staffe al soffitto;

• effettuare la regolazione della serranda;

• fissare il diffusore al canotto di uscita del plenum mediante viti;

• montare il condotto flessibile sul canotto di ingresso del plenum;

• regolare i deflettori secondo i parametri di diffusione desiderati

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

fax. +39 0522 650211 www.tecnicasrl.it - info@tecnicasrl.it ALL RIGHT RESERVED © 2020 Rev.4
