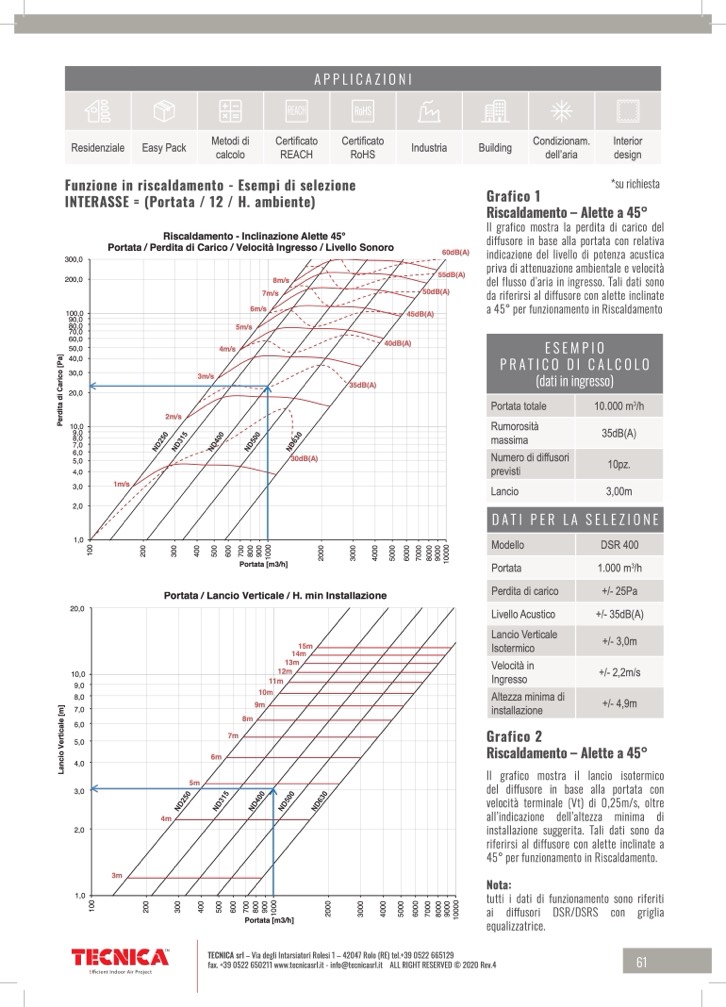

Funzione in riscaldamento - Esempi di selezione
INTERASSE = (Portata / 12 / H. ambiente)
Grafico 1
*su richiesta
Il grafico mostra la perdita di carico del
diffusore in base alla portata con relativa
indicazione del livello di potenza acustica
priva di attenuazione ambientale e velocità
del flusso d’aria in ingresso. Tali dati sono
da riferirsi al diffusore con alette inclinate
a 45° per funzionamento in Riscaldamento
300,0
200,0
100,0
90,0
80,0
70,0
60,0
50,0
40,0
30,0
20,0
10,0
9,0
8,0
7,0
6,0
5,0
4,0
3,0
2,0
1,0
A
Riscaldamento - Inclinazione Alette 45°
Portata / Perdita di Carico / Velocità Ingresso / Livello Sonoro
60dB(A)
dB(A)
50dB(A)
Riscaldamento – Alette a 45°
1m/s
2m/s
3m/s
4m /s
5 m/s
8m/s
7m/s
6m/s
30dB(A)
35dB(A)
40 dB(A)
45d B(
)
55
ESEMPIO
PRATICO DI CALCOLO
(dati in ingresso)
Portata totale
10.000 m
3
/h
Rumorosità
massima
35dB(A)
Numero di diffusori
previsti
10pz.
Lancio
3,00m
DATI PER LA SELEZIONE
Modello
DSR 400
Portata
1.000 m
3
/h
Perdita di carico
+/- 25Pa
Livello Acustico
+/- 35dB(A)
Lancio Verticale
Isotermico
+/- 3,0m
Velocità in
Ingresso
+/- 2,2m/s
Altezza minima di
installazione
+/- 4,9m
Portata [m3/h]
Riscaldamento - Inclinazione Pale 45°
20,0
10,0
9,0
8,0
7,0
6,0
5,0
4,0
3,0
2,0
1,0
m
Portata / Lancio Verticale / H. min Installazione
15m
14m
13m
12m
1m
1
m
10
9m
8 m
7 m
6
5m
4m
3m
Portata [m3/h]
Grafico 2
Riscaldamento – Alette a 45°
Il grafico mostra il lancio isotermico
del diffusore in base alla portata con
velocità terminale (Vt) di 0,25m/s, oltre
all’indicazione dell’altezza minima di
installazione suggerita. Tali dati sono da
riferirsi al diffusore con alette inclinate a
45° per funzionamento in Riscaldamento.
Nota:
tutti i dati di funzionamento sono riferiti
ai diffusori DSR/DSRS con griglia
equalizzatrice.
