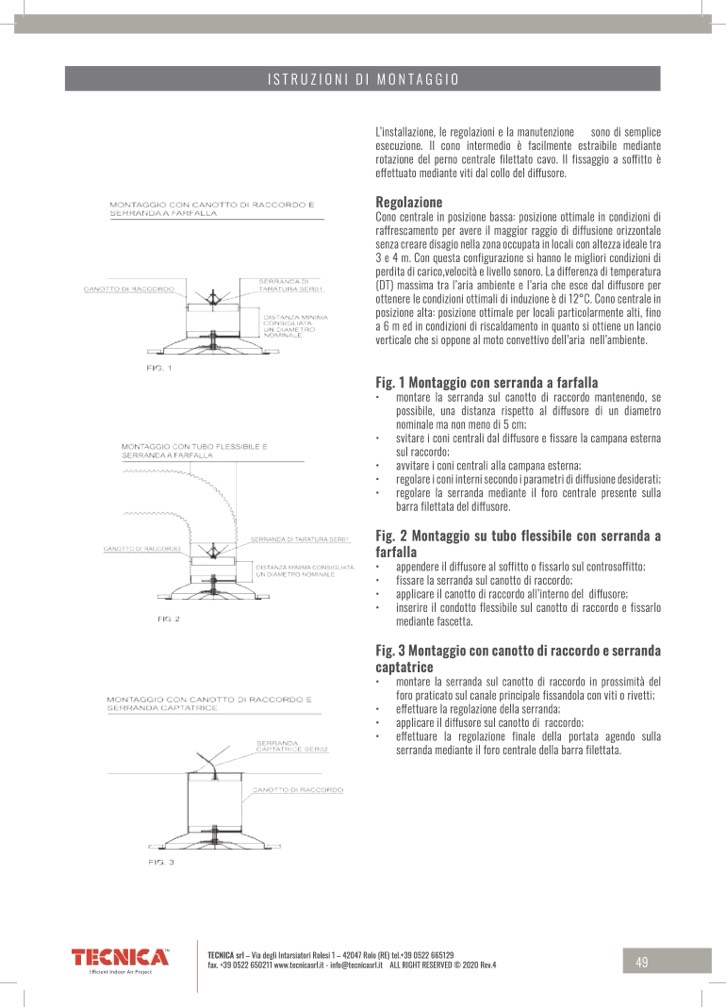

ISTRUZIONI DI MONTAGGIO

L’installazione, le regolazioni e la manutenzione sono di semplice

esecuzione. Il cono intermedio è facilmente estraibile mediante

rotazione del perno centrale filettato cavo. Il fissaggio a soffitto è

effettuato mediante viti dal collo del diffusore.

Regolazione

Cono centrale in posizione bassa: posizione ottimale in condizioni di

raffrescamento per avere il maggior raggio di diffusione orizzontale

senza creare disagio nella zona occupata in locali con altezza ideale tra

3 e 4 m. Con questa configurazione si hanno le migliori condizioni di

perdita di carico,velocità e livello sonoro. La differenza di temperatura

(DT) massima tra l’aria ambiente e l’aria che esce dal diffusore per

ottenere le condizioni ottimali di induzione è di 12°C. Cono centrale in

posizione alta: posizione ottimale per locali particolarmente alti, fino

a 6 m ed in condizioni di riscaldamento in quanto si ottiene un lancio

verticale che si oppone al moto convettivo dell’aria nell’ambiente.

Fig. 1 Montaggio con serranda a farfalla

• montare la serranda sul canotto di raccordo mantenendo, se

possibile, una distanza rispetto al diffusore di un diametro

nominale ma non meno di 5 cm;

• svitare i coni centrali dal diffusore e fissare la campana esterna

sul raccordo;

• avvitare i coni centrali alla campana esterna;

• regolare i coni interni secondo i parametri di diffusione desiderati;

• regolare la serranda mediante il foro centrale presente sulla

barra filettata del diffusore.

Fig. 2 Montaggio su tubo flessibile con serranda a

• appendere il diffusore al soffitto o fissarlo sul controsoffitto;

• fissare la serranda sul canotto di raccordo;

• applicare il canotto di raccordo all’interno del diffusore;

• inserire il condotto flessibile sul canotto di raccordo e fissarlo

mediante fascetta.

Fig. 3 Montaggio con canotto di raccordo e serranda

• montare la serranda sul canotto di raccordo in prossimità del

foro praticato sul canale principale fissandola con viti o rivetti;

farfalla

captatrice

• effettuare la regolazione della serranda;

• applicare il diffusore sul canotto di raccordo;

• effettuare la regolazione finale della portata agendo sulla

serranda mediante il foro centrale della barra filettata.
