Residenziale Easy Pack

Metodi di

calcolo

Esempi di selezione

Certificato

Certificato

REACH

RoHS

Industria

Building

Condizionam.

dell’aria

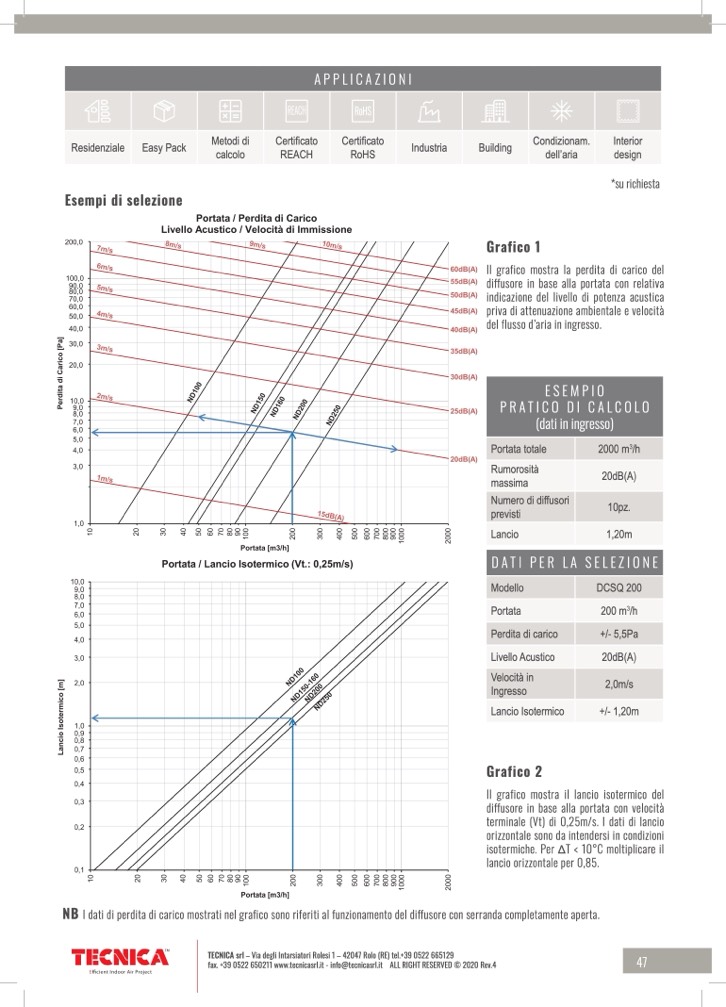

Grafico 1

Interior

design

*su richiesta

APPLICAZIONI

NB I dati di perdita di carico mostrati nel grafico sono riferiti al funzionamento del diffusore con serranda completamente aperta.

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

fax. +39 0522 650211 www.tecnicasrl.it - info@tecnicasrl.it ALL RIGHT RESERVED © 2020 Rev.4

47

Il grafico mostra la perdita di carico del

diffusore in base alla portata con relativa

indicazione del livello di potenza acustica

priva di attenuazione ambientale e velocità

del flusso d’aria in ingresso.

ESEMPIO

PRATICO DI CALCOLO

(dati in ingresso)

Portata totale

Rumorosità

massima

Numero di diffusori

previsti

Lancio

2000 m

3

/h

20dB(A)

10pz.

1,20m

DATI PER LA SELEZIONE

Modello

Portata

Perdita di carico

Livello Acustico

Velocità in

Ingresso

Lancio Isotermico

Grafico 2

DCSQ 200

200 m

3

/h

+/- 5,5Pa

20dB(A)

2,0m/s

+/- 1,20m

Il grafico mostra il lancio isotermico del

diffusore in base alla portata con velocità

terminale (Vt) di 0,25m/s. I dati di lancio

orizzontale sono da intendersi in condizioni

isotermiche. Per ΔT < 10°C moltiplicare il

lancio orizzontale per 0,85.
