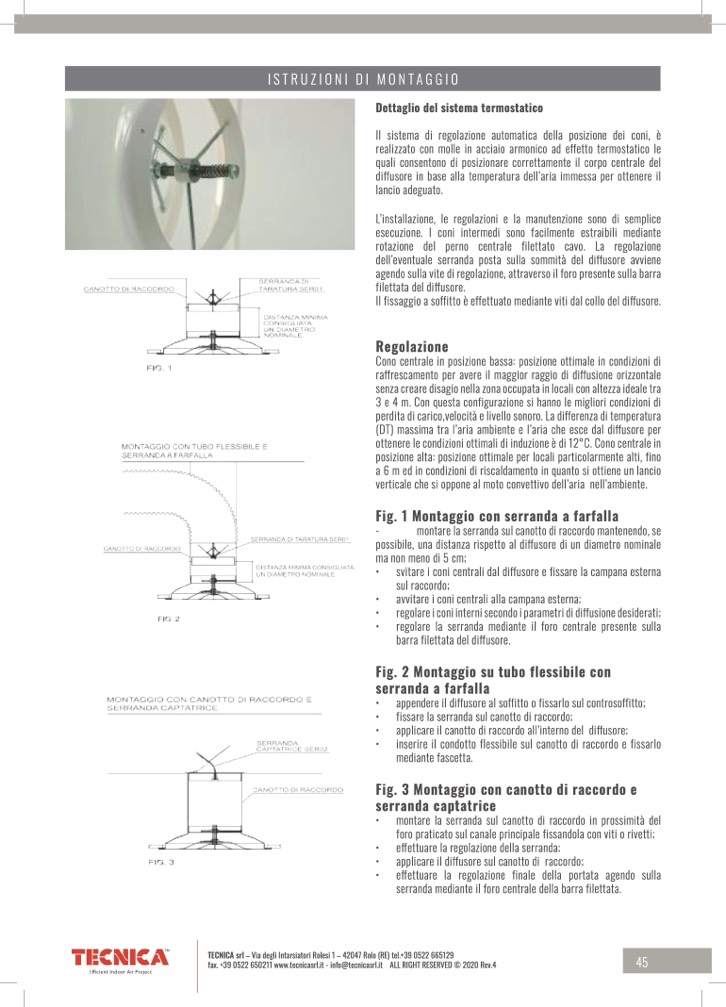

ISTRUZIONI DI MONTAGGIO

Dettaglio del sistema termostatico

Il sistema di regolazione automatica della posizione dei coni, è

realizzato con molle in acciaio armonico ad effetto termostatico le

quali consentono di posizionare correttamente il corpo centrale del

diffusore in base alla temperatura dell’aria immessa per ottenere il

lancio adeguato.

L’installazione, le regolazioni e la manutenzione sono di semplice

esecuzione. I coni intermedi sono facilmente estraibili mediante

rotazione del perno centrale filettato cavo. La regolazione

dell’eventuale serranda posta sulla sommità del diffusore avviene

agendo sulla vite di regolazione, attraverso il foro presente sulla barra

filettata del diffusore.

Regolazione

Cono centrale in posizione bassa: posizione ottimale in condizioni di

raffrescamento per avere il maggior raggio di diffusione orizzontale

senza creare disagio nella zona occupata in locali con altezza ideale tra

3 e 4 m. Con questa configurazione si hanno le migliori condizioni di

perdita di carico,velocità e livello sonoro. La differenza di temperatura

(DT) massima tra l’aria ambiente e l’aria che esce dal diffusore per

ottenere le condizioni ottimali di induzione è di 12°C. Cono centrale in

posizione alta: posizione ottimale per locali particolarmente alti, fino

a 6 m ed in condizioni di riscaldamento in quanto si ottiene un lancio

verticale che si oppone al moto convettivo dell’aria nell’ambiente.

Il fissaggio a soffitto è effettuato mediante viti dal collo del diffusore.

Fig. 1 Montaggio con serranda a farfalla

-

montare la serranda sul canotto di raccordo mantenendo, se

possibile, una distanza rispetto al diffusore di un diametro nominale

ma non meno di 5 cm;

• svitare i coni centrali dal diffusore e fissare la campana esterna

sul raccordo;

• avvitare i coni centrali alla campana esterna;

• regolare i coni interni secondo i parametri di diffusione desiderati;

• regolare la serranda mediante il foro centrale presente sulla

barra filettata del diffusore.

Fig. 2 Montaggio su tubo flessibile con

serranda a farfalla

• appendere il diffusore al soffitto o fissarlo sul controsoffitto;

• fissare la serranda sul canotto di raccordo;

• applicare il canotto di raccordo all’interno del diffusore;

• inserire il condotto flessibile sul canotto di raccordo e fissarlo

mediante fascetta.

Fig. 3 Montaggio con canotto di raccordo e

serranda captatrice

• montare la serranda sul canotto di raccordo in prossimità del

foro praticato sul canale principale fissandola con viti o rivetti;

• effettuare la regolazione della serranda;

• applicare il diffusore sul canotto di raccordo;

• effettuare la regolazione finale della portata agendo sulla

serranda mediante il foro centrale della barra filettata.
