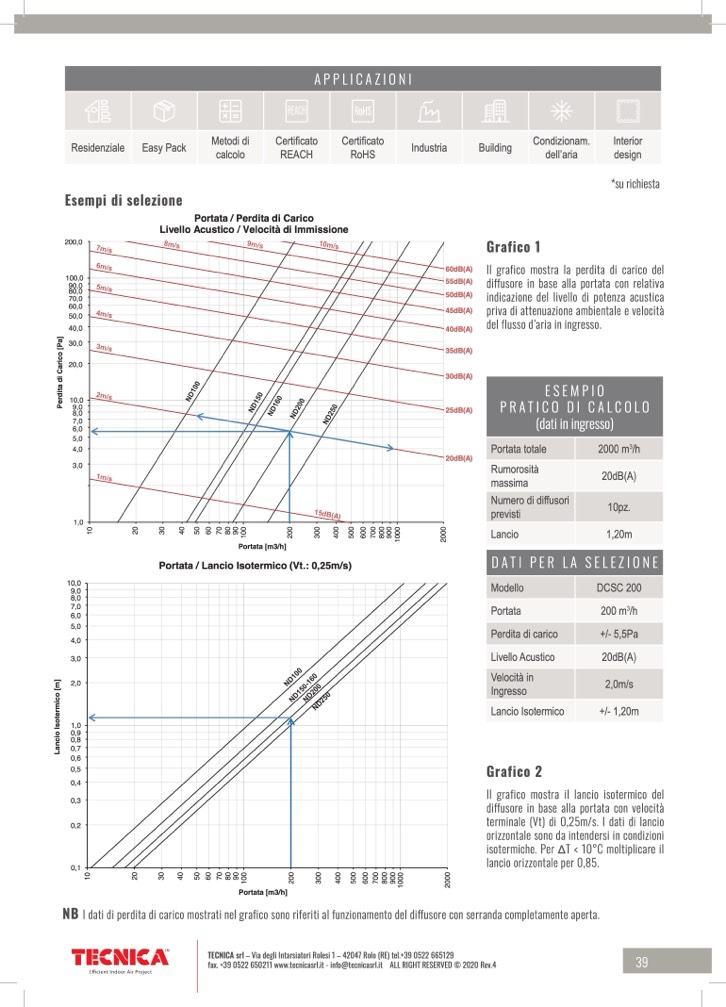

Il grafico mostra la perdita di carico del
diffusore in base alla portata con relativa
indicazione del livello di potenza acustica
priva di attenuazione ambientale e velocità
del flusso d’aria in ingresso.
Grafico 1
ESEMPIO
PRATICO DI CALCOLO
(dati in ingresso)
Portata totale
2000 m
3
/h
Rumorosità
massima
20dB(A)
Numero di diffusori
previsti
10pz.
Lancio
1,20m
DATI PER LA SELEZIONE
Modello
DCSC 200
Portata
200 m
3
/h
Perdita di carico
+/- 5,5Pa
Livello Acustico
20dB(A)
Velocità in
Ingresso
2,0m/s
Lancio Isotermico
+/- 1,20m
NB I dati di perdita di carico mostrati nel grafico sono riferiti al funzionamento del diffusore con serranda completamente aperta.
