APPLICAZIONI
Residenziale
Easy Pack
Metodi di
calcolo
Certificato
REACH
Certificato
RoHS
Industria
Building
Condizionam.
dell’aria
Interior
design

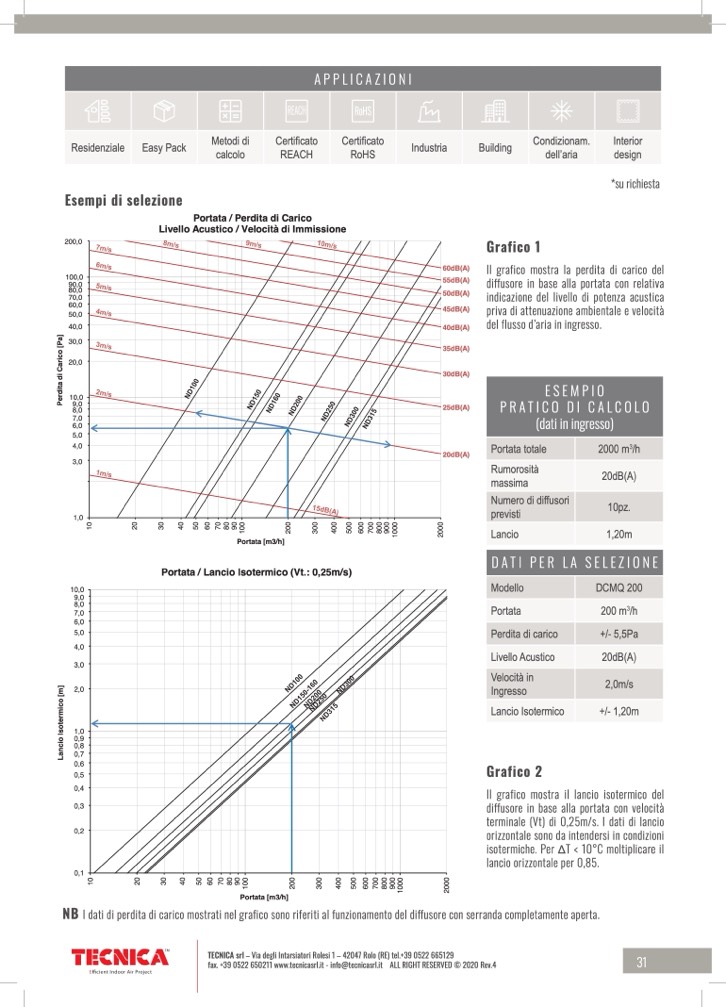

Esempi di selezione
*su richiesta
200,0
100,0
90,0
80,0
70,0
60,0
50,0
40,0
30,0
20,0
10,0
9,0
8,0
7,0
6,0
5,0
4,0
3,0
1,0
60d
55d
50d
45d
40d
35d
30d
25d
20d
Portata / Perdita di Carico
Livello Acustico / Velocità di Immissione
Portata [m3/h]
B(A)
B(A)
B(A)
Il grafico mostra la perdita di carico del
diffusore in base alla portata con relativa
indicazione del livello di potenza acustica
priva di attenuazione ambientale e velocità
Grafico 1
B(A)
B(A)
del flusso d’aria in ingresso.
B(A)
B(A)
B(A)
B(A)
ESEMPIO
PRATICO DI CALCOLO
(dati in ingresso)
Portata totale
2000 m
3
/h
Rumorosità
massima
20dB(A)
Numero di diffusori
previsti
10pz.
Lancio
1,20m
DATI PER LA SELEZIONE
Modello
DCMQ 200
Portata
200 m
3
/h
Perdita di carico
+/- 5,5Pa
Livello Acustico
20dB(A)
Velocità in
Ingresso
2,0m/s
Lancio Isotermico
+/- 1,20m
10,0
9,0
8,0
7,0
6,0
5,0
4,0
3,0
2,0
1,0
0,9
0,8
0,7
0,6
0,5
0,4
0,3
0,2
0,1
Portata / Lancio Isotermico (Vt.: 0,25m/s)
Portata [m3/h]
NB I dati di perdita di carico mostrati nel grafico sono riferiti al funzionamento del diffusore con serranda completamente aperta.
TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129
fax. +39 0522 650211 www.tecnicasrl.it - info@tecnicasrl.it ALL RIGHT RESERVED © 2020 Rev.4
31
Grafico 2
Il grafico mostra il lancio isotermico del
diffusore in base alla portata con velocità
terminale (Vt) di 0,25m/s. I dati di lancio
orizzontale sono da intendersi in condizioni
isotermiche. Per ΔT < 10°C moltiplicare il
lancio orizzontale per 0,85.
