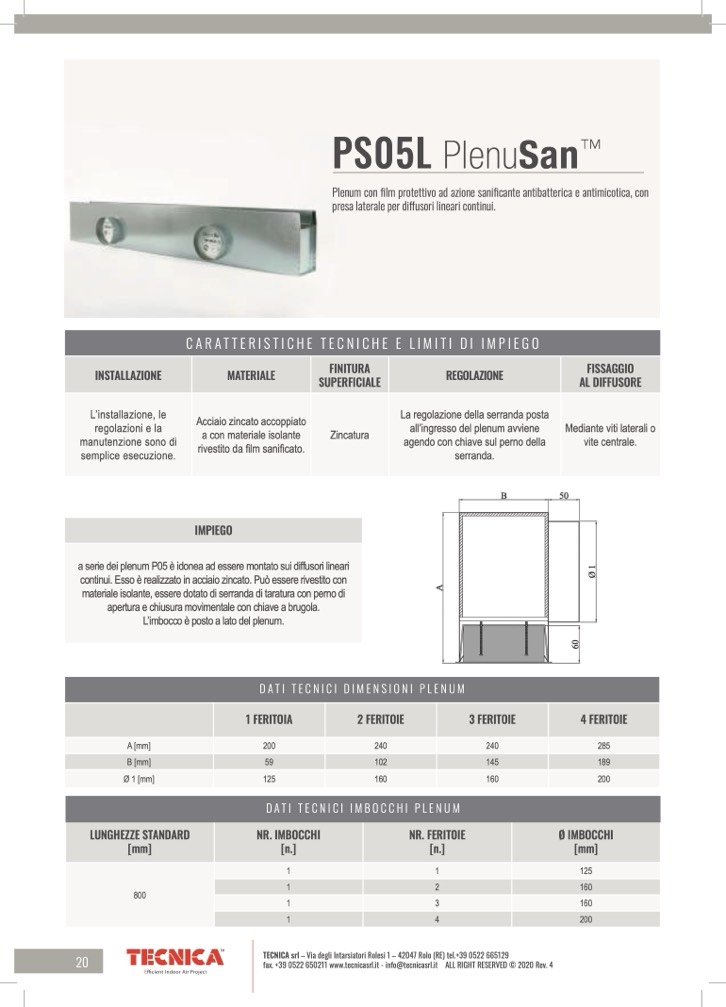

PS05L

Plenu

San

TM

Plenum con film protettivo ad azione sanificante antibatterica e antimicotica, con

presa laterale per diffusori lineari continui.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

INSTALLAZIONE

MATERIALE

FINITURA

SUPERFICIALE

REGOLAZIONE

FISSAGGIO

AL DIFFUSORE

L’installazione, le

regolazioni e la

manutenzione sono di

semplice esecuzione.

Acciaio zincato accoppiato

a con materiale isolante

rivestito da film sanificato.

Zincatura

La regolazione della serranda posta

all’ingresso del plenum avviene

agendo con chiave sul perno della

serranda.

Mediante viti laterali o

vite centrale.

IMPIEGO

a serie dei plenum P05 è idonea ad essere montato sui diffusori lineari

continui. Esso è realizzato in acciaio zincato. Può essere rivestito con

materiale isolante, essere dotato di serranda di taratura con perno di

apertura e chiusura movimentale con chiave a brugola.

L’imbocco è posto a lato del plenum.

DATI TECNICI DIMENSIONI PLENUM

1 FERITOIA

2 FERITOIE

3 FERITOIE

4 FERITOIE

A [mm]

200

240

240

285

B [mm]

59

102

145

189

Ø 1 [mm]

125

160

160

200

DATI TECNICI IMBOCCHI PLENUM

LUNGHEZZE STANDARD

[mm]

NR. IMBOCCHI

[n.]

NR. FERITOIE

[n.]

Ø IMBOCCHI

[mm]

800

1

1

125

1

2

160

1

3

160

1

4

200

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

20

fax. +39 0522 650211 www.tecnicasrl.it - info@tecnicasrl.it ALL RIGHT RESERVED © 2020 Rev. 4
