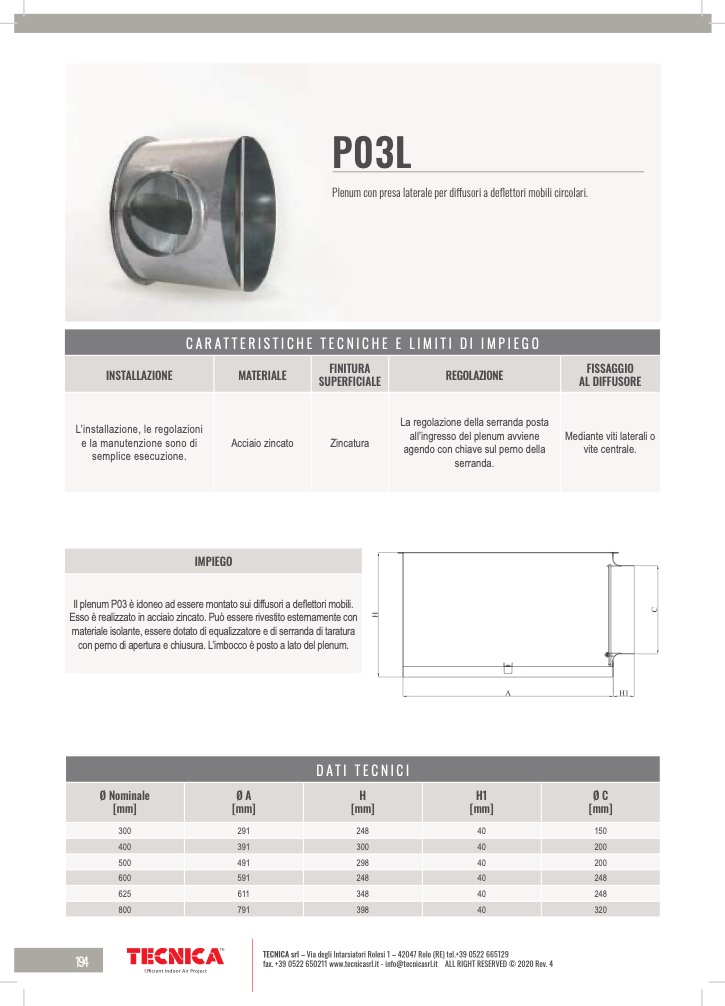

P03L

Plenum con presa laterale per diffusori a deflettori mobili circolari.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

INSTALLAZIONE

MATERIALE

FINITURA

SUPERFICIALE

REGOLAZIONE

FISSAGGIO

AL DIFFUSORE

L’installazione, le regolazioni

e la manutenzione sono di

semplice esecuzione.

Acciaio zincato

Zincatura

La regolazione della serranda posta

all’ingresso del plenum avviene

agendo con chiave sul perno della

serranda.

Mediante viti laterali o

vite centrale.

IMPIEGO

Il plenum P03 è idoneo ad essere montato sui diffusori a deflettori mobili.

Esso è realizzato in acciaio zincato. Può essere rivestito esternamente con

materiale isolante, essere dotato di equalizzatore e di serranda di taratura

con perno di apertura e chiusura. L’imbocco è posto a lato del plenum.

DATI TECNICI

Ø Nominale

[mm]

ØA

[mm]

H

[mm]

H1

[mm]

ØC

[mm]

300

291

248

40

150

400

391

300

40

200

500

491

298

40

200

600

591

248

40

248

625

611

348

40

248

800

791

398

40

320
