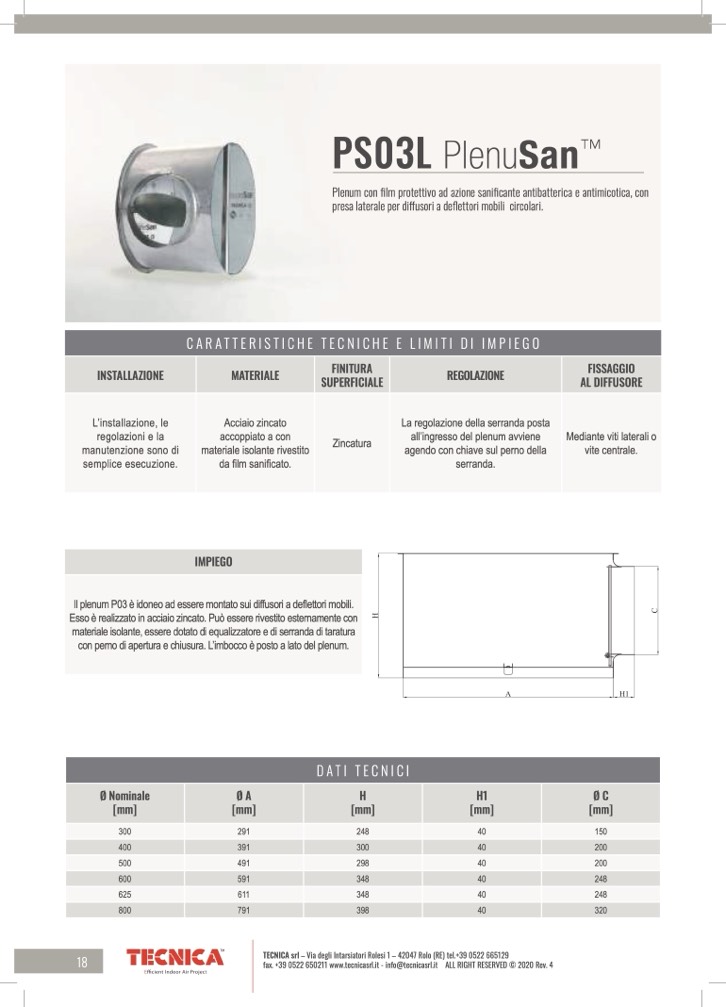

PS03L
Plenu
San
TM
Plenum con film protettivo ad azione sanificante antibatterica e antimicotica, con
presa laterale per diffusori a deflettori mobili circolari.
CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO
INSTALLAZIONE
MATERIALE
FINITURA
SUPERFICIALE
REGOLAZIONE
FISSAGGIO
AL DIFFUSORE
L’installazione, le
regolazioni e la
manutenzione sono di
semplice esecuzione.
Acciaio zincato
accoppiato a con
materiale isolante rivestito
da film sanificato.
Zincatura
La regolazione della serranda posta
all’ingresso del plenum avviene
agendo con chiave sul perno della
serranda.
Mediante viti laterali o
vite centrale.
IMPIEGO
Il plenum P03 è idoneo ad essere montato sui diffusori a deflettori mobili.
Esso è realizzato in acciaio zincato. Può essere rivestito esternamente con
materiale isolante, essere dotato di equalizzatore e di serranda di taratura
con perno di apertura e chiusura. L’imbocco è posto a lato del plenum.
DATI TECNICI
Ø Nominale
[mm]
ØA
[mm]
H
[mm]
H1
[mm]
ØC
[mm]
300
291
248
40
150
400
391
300
40
200
500
491
298
40
200
600
591
348
40
248
625
611
348
40
248
800
791
398
40
320
TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129
18
fax. +39 0522 650211 www.tecnicasrl.it - info@tecnicasrl.it ALL RIGHT RESERVED © 2020 Rev. 4
