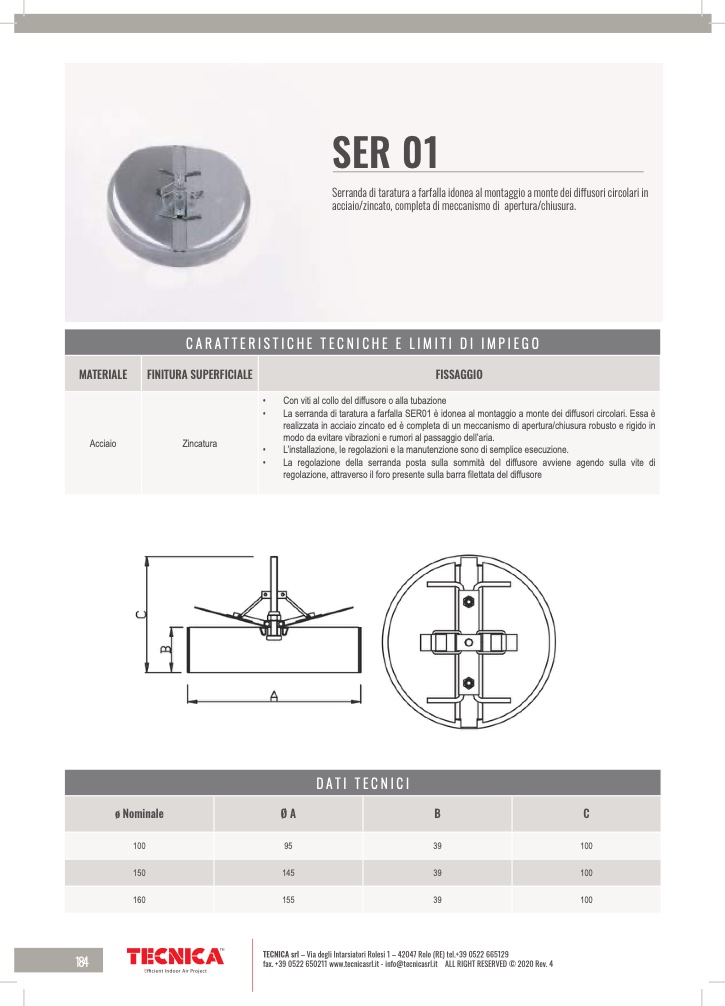

SER 01

Serranda di taratura a farfalla idonea al montaggio a monte dei diffusori circolari in

acciaio/zincato, completa di meccanismo di apertura/chiusura.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

MATERIALE

FINITURA SUPERFICIALE

FISSAGGIO

Acciaio

Zincatura

• Con viti al collo del diffusore o alla tubazione

• La serranda di taratura a farfalla SER01 è idonea al montaggio a monte dei diffusori circolari. Essa è

realizzata in acciaio zincato ed è completa di un meccanismo di apertura/chiusura robusto e rigido in

modo da evitare vibrazioni e rumori al passaggio dell’aria.

• L’installazione, le regolazioni e la manutenzione sono di semplice esecuzione.

• La regolazione della serranda posta sulla sommità del diffusore avviene agendo sulla vite di

regolazione, attraverso il foro presente sulla barra filettata del diffusore

DATI TECNICI

ø Nominale

ØA

B

C

100

95

39

100

150

145

39

100

160

155

39

100
