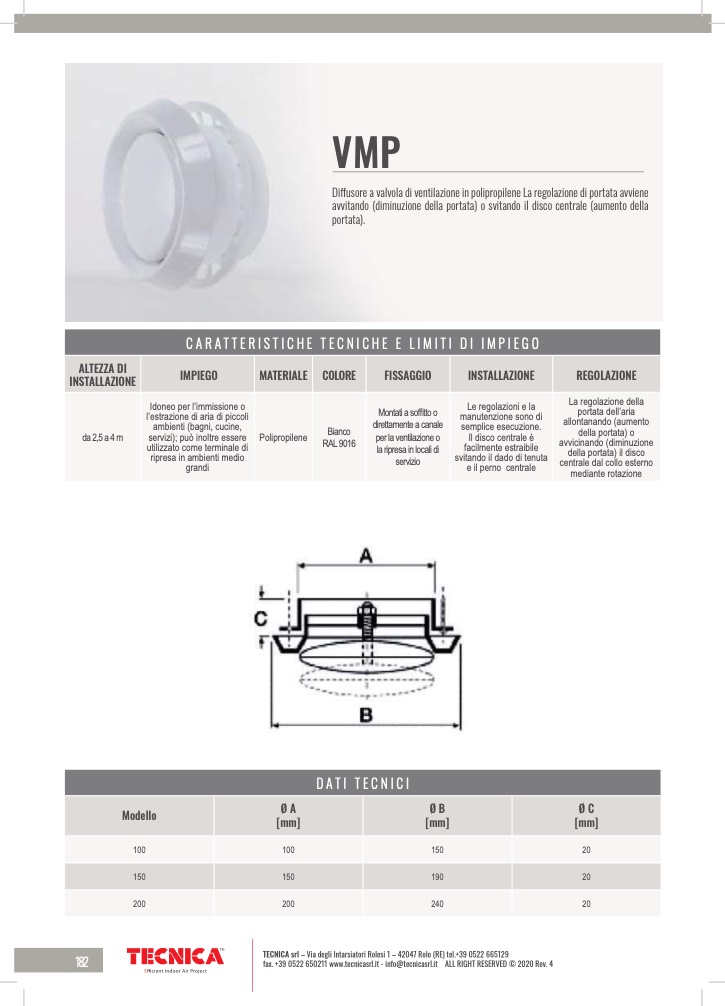

VMP

Diffusore a valvola di ventilazione in polipropilene La regolazione di portata avviene

avvitando (diminuzione della portata) o svitando il disco centrale (aumento della

portata).

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

COLORE

ws

ALTEZZA DI

INSTALLAZIONE

IMPIEGO

MATERIALE

FISSAGGIO

INSTALLAZIONE

REGOLAZIONE

da2,5a4m

Idoneo per l’immissione o

l’estrazione di aria di piccoli

ambienti (bagni, cucine,

servizi); può inoltre essere

utilizzato come terminale di

ripresa in ambienti medio

grandi

Polipropilene

Bianco

RAL 9016

Montati a soffitto o

direttamente a canale

per la ventilazione o

la ripresa in locali di

servizio

Le regolazioni e la

manutenzione sono di

semplice esecuzione.

Il disco centrale è

facilmente estraibile

svitando il dado di tenuta

e il perno centrale

La regolazione della

portata dell’aria

allontanando (aumento

della portata) o

avvicinando (diminuzione

della portata) il disco

centrale dal collo esterno

mediante rotazione

DATI TECNICI

Modello

ØA

[mm]

ØB

[mm]

ØC

[mm]

100

150

190

200

240

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

182
