ALTEZZA DI

INSTALLAZIONE

Da 2,5 a 4 m

IMPIEGO

Il diffusore DEL-A può essere utilizzato anche per

la ripresa dell’aria, in questo caso può essere fornito

senza alette deflettrici. L’orientamento dei deflettori può

avvenire anche a diffusore montato in modo da poter

compiere successive regolazioni a impianto funzionante

per otimizza re il flusso d’aria in ambiente.

MATERIALE

Profili in

alluminio estruso

anodizzato,

supporti in ABS e

deflettori in PVC

colore nero

FINITURA

SUPERFICIALE

STANDARD

Alluminio

anodizzato,

deflettori di colore

nero, a richiesta

verniciatura telaio

in colori Ral

9010 o RAL fuori

standard.

COLORE

Bianco RAL 9010.

A richiesta

verniciatura in colori

RAL fuori standard

FISSAGGIO

AL PLENUM

Mediante viti

laterali o vite

centrale.

LANCIO VERTICALE

LANCIO ORIZZONTALE 2 DIREZIONI

Lunghezza

[mm]

Slot

n.

1

2

3

4

1

2

3

4

L1

[mm]

800

800

800

800

1000

1000

1000

1000

DATI TECNICI

L2

L3

[mm]

[mm]

797

821

797

821

797

821

797

821

997

1021

997

1021

997

1021

997

1021

A

B

C

[mm]

[mm]

[mm]

44,4

67,0

62,2

87,6

110,2

62,2

130,8

153,4

62,2

174,0

196,6

62,2

44,4

67,0

62,2

87,6

110,2

62,2

130,8

153,4

62,2

174,0

196,6

62,2

170

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

fax. +39 0522 650211 www.tecnicasrl.it - info@tecnicasrl.it ALL RIGHT RESERVED © 2020 Rev. 4

800

1000

LANCIO ORIZZONTALE 1 DIREZIONE

PermaggioridettagliriguardantilecontribuzionispecificheaicreditiindicaticontattareTecnicaSrl

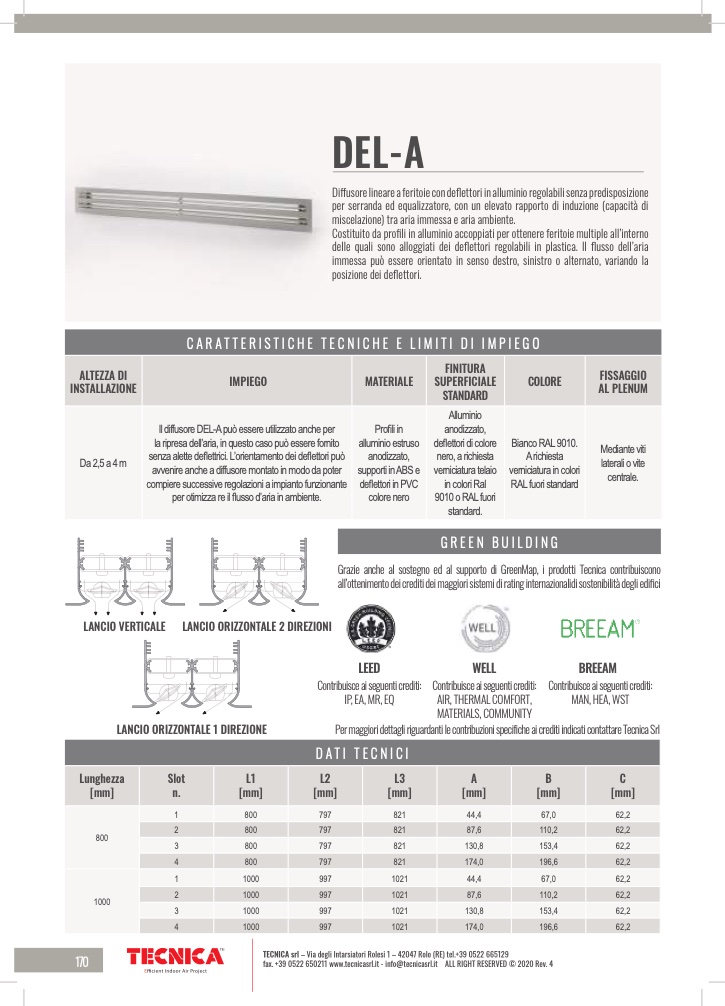

DEL-A

Diffusore lineare a feritoie con deflettori in alluminio regolabili senza predisposizione

per serranda ed equalizzatore, con un elevato rapporto di induzione (capacità di

miscelazione) tra aria immessa e aria ambiente.

Costituito da profili in alluminio accoppiati per ottenere feritoie multiple all’interno

delle quali sono alloggiati dei deflettori regolabili in plastica. Il flusso dell’aria

immessa può essere orientato in senso destro, sinistro o alternato, variando la

posizione dei deflettori.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

LEED

Contribuisce ai seguenti crediti:

IP, EA, MR, EQ

WELL

Contribuisce ai seguenti crediti:

AIR, THERMAL COMFORT,

MATERIALS, COMMUNITY

BREEAM

Contribuisce ai seguenti crediti:

MAN, HEA, WST

GREEN BUILDING

Grazie anche al sostegno ed al supporto di GreenMap, i prodotti Tecnica contribuiscono

all’ottenimento dei crediti dei maggiori sistemi di rating internazionalidi sostenibilità degli edifici
