ALTEZZA DI

INSTALLAZIONE

Da 2,5 a 4 m

IMPIEGO

Il diffusore DFL può essere utilizzato anche per la

ripresa dell’aria, in questo caso può essere fornito

senza alette deflflettrici. L’orientamento dei deflflettori

può avvenire anche a diffusore montato in modo da

poter compiere successive regolazioni a impianto

funzionante per ot ti mizza re il flflusso d’aria in ambiente.

Il diffusore può essere dotato di serranda di scorrimento

e equalizzatore.

MATERIALE

Profifili in

alluminio estruso

anodizzato,

supporti in ABS e

deflflettori in PVC

colore nero

FINITURA

SUPERFICIALE

STANDARD

Alluminio

anodizzato,

deflflettori di colore

nero, a richiesta

verniciatura telaio

in colori Ral

9010 o RAL fuori

standard.

COLORE

Bianco RAL 9010.

A richiesta

verniciatura in colori

RAL fuori standard

FISSAGGIO

AL PLENUM

Mediante viti

laterali o vite

centrale.

LANCIO VERTICALE

LANCIO ORIZZONTALE 2 DIREZIONI

Lunghezza

[mm]

Slot

n.

1

2

3

4

1

2

3

4

L1

[mm]

800

800

800

800

1000

1000

1000

1000

L2

[mm]

797

797

797

797

997

997

997

997

L3

A

[mm]

[mm]

829,8

44,4

829,8

87,6

829,8

130,8

829,8

174,0

1029,8

44,4

1029,8

87,6

1029,8

130,8

1029,8

174,0

B

C

[mm]

[mm]

67,0

62,2

110,2

62,2

153,4

62,2

196,6

62,2

67,0

62,2

110,2

62,2

153,4

62,2

196,6

62,2

154

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

fax. +39 0522 650211 www.tecnicasrl.it - info@tecnicasrl.it ALL RIGHT RESERVED © 2020 Rev. 4

800

1000

LANCIO ORIZZONTALE 1 DIREZIONE

PermaggioridettagliriguardantilecontribuzionispecificheaicreditiindicaticontattareTecnicaSrl

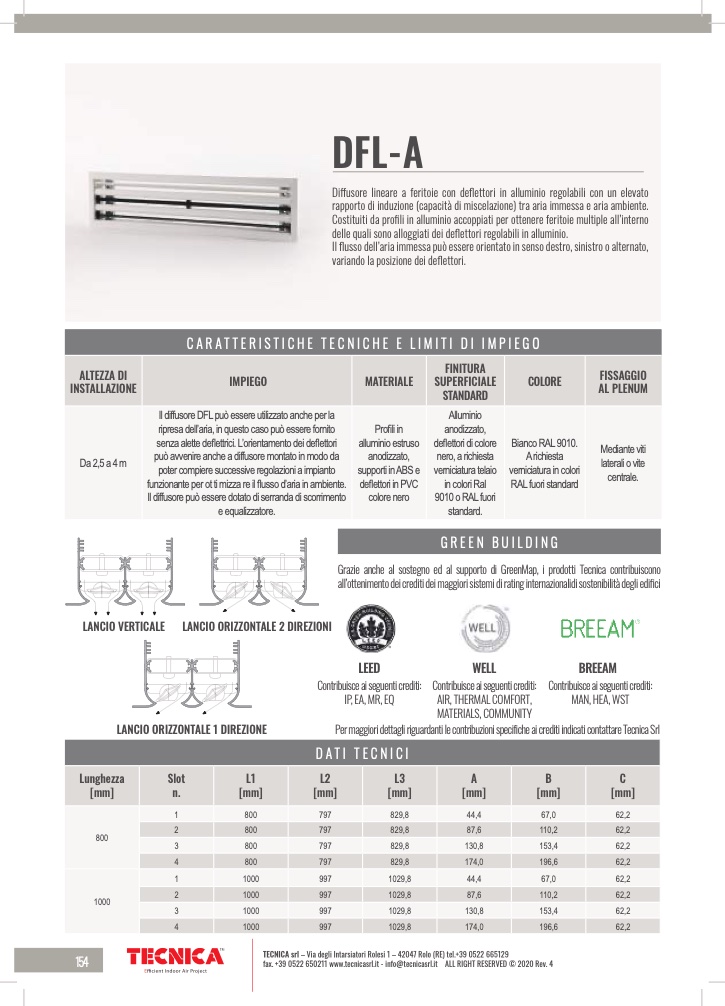

DFL-A

Diffusore lineare a feritoie con deflettori in alluminio regolabili con un elevato

rapporto di induzione (capacità di miscelazione) tra aria immessa e aria ambiente.

Costituiti da profili in alluminio accoppiati per ottenere feritoie multiple all’interno

delle quali sono alloggiati dei deflettori regolabili in alluminio.

Il flusso dell’aria immessa può essere orientato in senso destro, sinistro o alternato,

variando la posizione dei deflettori.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

LEED

Contribuisce ai seguenti crediti:

IP, EA, MR, EQ

WELL

Contribuisce ai seguenti crediti:

AIR, THERMAL COMFORT,

MATERIALS, COMMUNITY

BREEAM

Contribuisce ai seguenti crediti:

MAN, HEA, WST

DATI TECNICI

GREEN BUILDING

Grazie anche al sostegno ed al supporto di GreenMap, i prodotti Tecnica contribuiscono

all’ottenimento dei crediti dei maggiori sistemi di rating internazionalidi sostenibilità degli edifici
