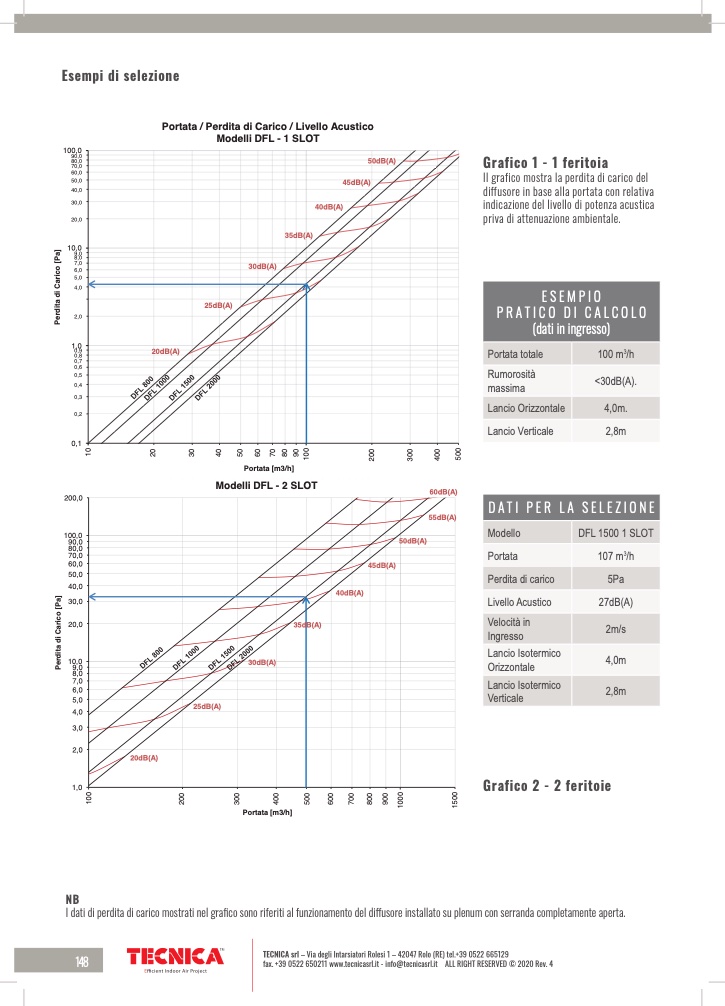

Esempi di selezione
100,0
90,0
80,0
70,0
60,0
50,0
40,0
30,0
20,0
10,0
9,0
8,0
7,0
6,0
5,0
4,0
2,0
1,0
0,9
0,8
0,7
0,6
0,5
0,4
0,3
0,2
0,1
200,0
100,0
90,0
80,0
70,0
60,0
50,0
40,0
30,0
20,0
10,0
9,0
8,0
7,0
6,0
5,0
4,0
3,0
2,0
1,0
2
Portata / Perdita di Carico / Livello Acustico
Modelli DFL - 1 SLOT
0dB(A)
25dB(A)
30dB(A)
Portata / Perdita di Carico / Livello Acustico
Modelli DFL - 2 SLOT
60dB(A)
55dB(A)
35dB(A)
40dB(A)
45dB(A)
5 0dB(A)
Portata [m3/h]
20dB(A)
25dB(A)
30dB(A)
35d B(A)
40dB(A)
45dB (A)
50dB(A)
Portata [m3/h]
Grafico 1 - 1 feritoia
Il grafico mostra la perdita di carico del
diffusore in base alla portata con relativa
indicazione del livello di potenza acustica
priva di attenuazione ambientale.
ESEMPIO
PRATICO DI CALCOLO
(dati in ingresso)
Portata totale
100 m
3
/h
Rumorosità
massima
<30dB(A).
Lancio Orizzontale
4,0m.
Lancio Verticale
2,8m
DATI PER LA SELEZIONE
Modello
DFL 1500 1 SLOT
Portata
107 m
3
/h
Perdita di carico
5Pa
Livello Acustico
27dB(A)
Velocità in
Ingresso
2m/s
Lancio Isotermico
Orizzontale
4,0m
Lancio Isotermico
Verticale
2,8m
NB
I dati di perdita di carico mostrati nel grafico sono riferiti al funzionamento del diffusore installato su plenum con serranda completamente aperta.
TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129
148
fax. +39 0522 650211 www.tecnicasrl.it - info@tecnicasrl.it ALL RIGHT RESERVED © 2020 Rev. 4
Grafico 2 - 2 feritoie
