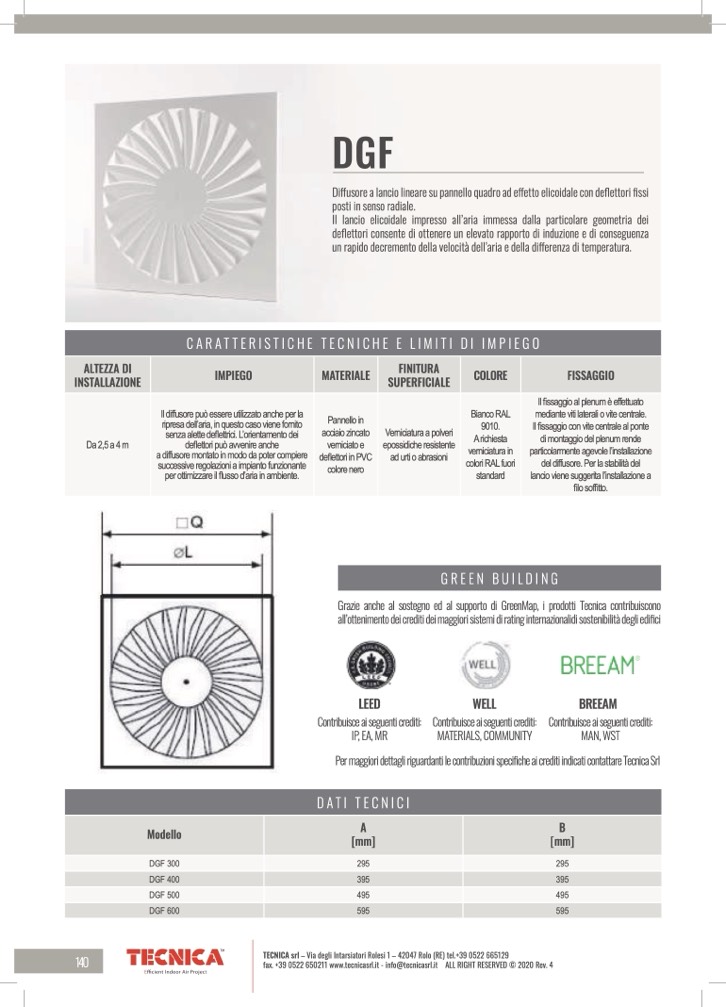

DGF

Diffusore a lancio lineare su pannello quadro ad effetto elicoidale con deflettori fissi

posti in senso radiale.

Il lancio elicoidale impresso all’aria immessa dalla particolare geometria dei

deflettori consente di ottenere un elevato rapporto di induzione e di conseguenza

un rapido decremento della velocità dell’aria e della differenza di temperatura.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

ALTEZZA DI

INSTALLAZIONE

IMPIEGO

MATERIALE

FINITURA

SUPERFICIALE

COLORE

FISSAGGIO

Da2,5a4m

Il diffusore può essere utilizzato anche per la

ripresa dell’aria, in questo caso viene fornito

senza alette deflettrici. L’orientamento dei

deflettori può avvenire anche

a diffusore montato in modo da poter compiere

successive regolazioni a impianto funzionante

per ottimizzare il flusso d’aria in ambiente.

Pannello in

acciaio zincato

verniciato e

deflettori in PVC

colore nero

Verniciatura a polveri

epossidiche resistente

ad urti o abrasioni

Bianco RAL

9010.

A richiesta

verniciatura in

colori RAL fuori

standard

Il fissaggio al plenum è effettuato

mediante viti laterali o vite centrale.

Il fissaggio con vite centrale al ponte

di montaggio del plenum rende

particolarmente agevole l’installazione

del diffusore. Per la stabilità del

lancio viene suggerita l’installazione a

filo soffitto.

GREEN BUILDING

Grazie anche al sostegno ed al supporto di GreenMap, i prodotti Tecnica contribuiscono

all’ottenimento dei crediti dei maggiori sistemi di rating internazionalidi sostenibilità degli edifici

LEED

Contribuisce ai seguenti crediti:

IP, EA, MR

WELL

Contribuisce ai seguenti crediti:

MATERIALS, COMMUNITY

BREEAM

Contribuisce ai seguenti crediti:

MAN, WST

Per maggiori dettagli riguardanti le contribuzioni specifiche ai crediti indicati contattare Tecnica Srl

DATI TECNICI

Modello

A

[mm]

B

[mm]

DGF 300

295

DGF 400

395

DGF 500

495

DGF 600

595

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129

140
