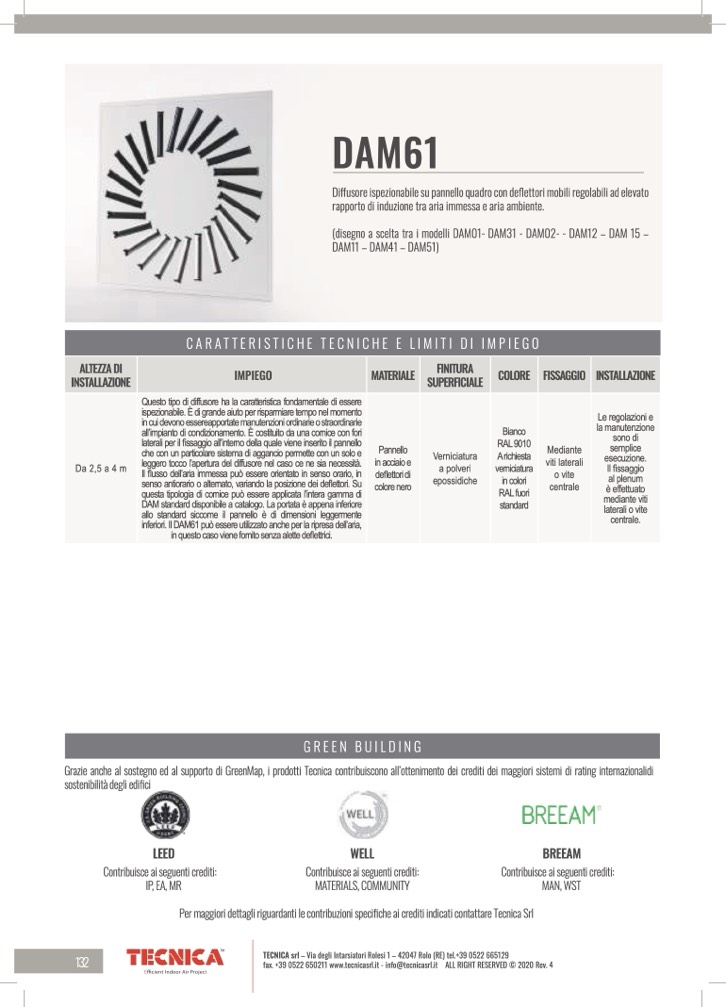

DAM61
Diffusore ispezionabile su pannello quadro con deflettori mobili regolabili ad elevato
rapporto di induzione tra aria immessa e aria ambiente.
(disegno a scelta tra i modelli DAM01- DAM31 - DAM02- - DAM12 – DAM 15 –
DAM11 – DAM41 – DAM51)
CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO
ALTEZZA DI
INSTALLAZIONE
IMPIEGO
MATERIALE
FINITURA
SUPERFICIALE
COLORE
FISSAGGIO
INSTALLAZIONE
Da 2,5 a 4 m
Questo tipo di diffusore ha la caratteristica fondamentale di essere
ispezionabile. È di grande aiuto per risparmiare tempo nel momento
in cui devono essereapportate manutenzioni ordinarie o straordinarie
all’impianto di condizionamento. È costituito da una cornice con fori
laterali per il fissaggio all’interno della quale viene inserito il pannello
che con un particolare sistema di aggancio permette con un solo e
leggero tocco l’apertura del diffusore nel caso ce ne sia necessità.
Il flusso dell’aria immessa può essere orientato in senso orario, in
senso antiorario o alternato, variando la posizione dei deflettori. Su
questa tipologia di cornice può essere applicata l’intera gamma di
DAM standard disponibile a catalogo. La portata è appena inferiore
allo standard siccome il pannello è di dimensioni leggermente
inferiori. Il DAM61 può essere utilizzato anche per la ripresa dell’aria,
in questo caso viene fornito senza alette deflettrici.
Pannello
in acciaio e
deflettori di
colore nero
Verniciatura
a polveri
epossidiche
Bianco
RAL 9010
A richiesta
verniciatura
in colori
RAL fuori
standard
Mediante
viti laterali
o vite
centrale
Le regolazioni e
la manutenzione
sono di
semplice
esecuzione.
Il fissaggio
al plenum
è effettuato
mediante viti
laterali o vite
centrale.
GREEN BUILDING
Grazie anche al sostegno ed al supporto di GreenMap, i prodotti Tecnica contribuiscono all’ottenimento dei crediti dei maggiori sistemi di rating internazionalidi
sostenibilità degli edifici
132
Per maggiori dettagli riguardanti le contribuzioni specifiche ai crediti indicati contattare Tecnica Srl
TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129
fax. +39 0522 650211 www.tecnicasrl.it - info@tecnicasrl.it ALL RIGHT RESERVED © 2020 Rev. 4
LEED
Contribuisce ai seguenti crediti:
IP, EA, MR
WELL
Contribuisce ai seguenti crediti:
MATERIALS, COMMUNITY
BREEAM
Contribuisce ai seguenti crediti:
MAN, WST
