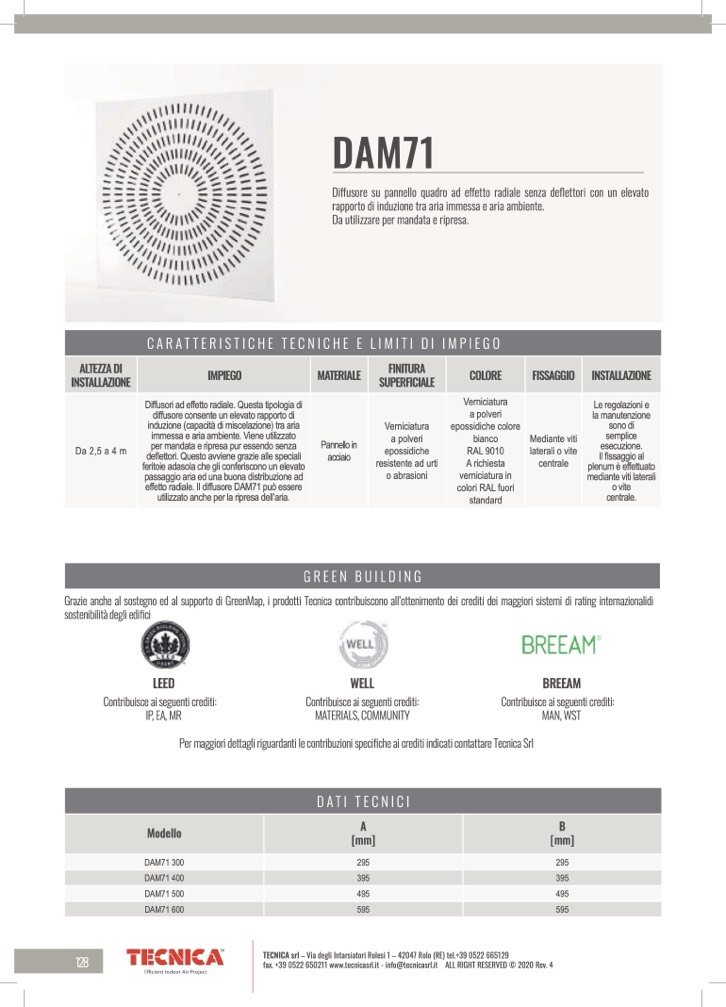

DAM71

Diffusore su pannello quadro ad effetto radiale senza deflettori con un elevato

rapporto di induzione tra aria immessa e aria ambiente.

Da utilizzare per mandata e ripresa.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

ALTEZZA DI

INSTALLAZIONE

IMPIEGO

MATERIALE

FINITURA

SUPERFICIALE

COLORE

FISSAGGIO

INSTALLAZIONE

Da 2,5 a 4 m

Diffusori ad effetto radiale. Questa tipologia di

diffusore consente un elevato rapporto di

induzione (capacità di miscelazione) tra aria

immessa e aria ambiente. Viene utilizzato

per mandata e ripresa pur essendo senza

deflettori. Questo avviene grazie alle speciali

feritoie adasola che gli conferiscono un elevato

passaggio aria ed una buona distribuzione ad

effetto radiale. Il diffusore DAM71 può essere

utilizzato anche per la ripresa dell’aria.

Pannello in

acciaio

Verniciatura

a polveri

epossidiche

resistente ad urti

o abrasioni

Verniciatura

a polveri

epossidiche colore

bianco

RAL 9010

A richiesta

verniciatura in

colori RAL fuori

standard

Mediante viti

laterali o vite

centrale

Le regolazioni e

la manutenzione

sono di

semplice

esecuzione.

Il fissaggio al

plenum è effettuato

mediante viti laterali

o vite

centrale.

GREEN BUILDING

Grazie anche al sostegno ed al supporto di GreenMap, i prodotti Tecnica contribuiscono all’ottenimento dei crediti dei maggiori sistemi di rating internazionalidi

sostenibilità degli edifici

LEED

Contribuisce ai seguenti crediti:

IP, EA, MR

WELL

Contribuisce ai seguenti crediti:

MATERIALS, COMMUNITY

BREEAM

Contribuisce ai seguenti crediti:

MAN, WST

Per maggiori dettagli riguardanti le contribuzioni specifiche ai crediti indicati contattare Tecnica Srl

DATI TECNICI

Modello

A

[mm]

B

[mm]

DAM71 300

295

DAM71 400

395

DAM71 500

495

DAM71 600

595

128
