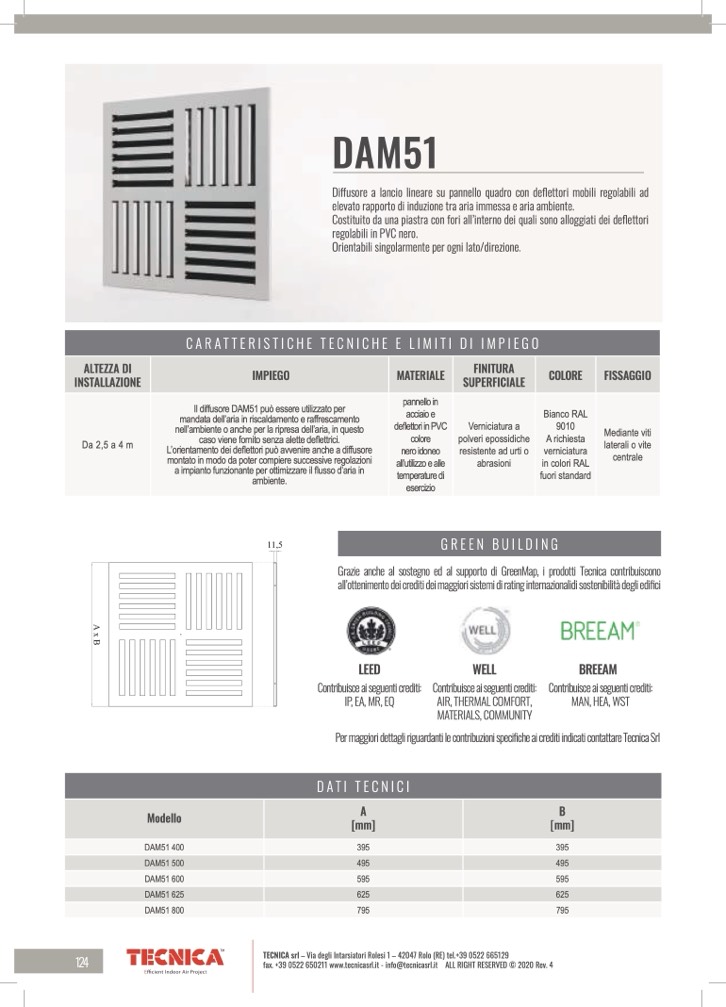

DAM51

Diffusore a lancio lineare su pannello quadro con deflettori mobili regolabili ad

elevato rapporto di induzione tra aria immessa e aria ambiente.

Costituito da una piastra con fori all’interno dei quali sono alloggiati dei deflettori

regolabili in PVC nero.

Orientabili singolarmente per ogni lato/direzione.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

ALTEZZA DI

INSTALLAZIONE

IMPIEGO

MATERIALE

FINITURA

SUPERFICIALE

COLORE

FISSAGGIO

Da 2,5 a 4 m

Il diffusore DAM51 può essere utilizzato per

mandata dell’aria in riscaldamento e raffrescamento

nell’ambiente o anche per la ripresa dell’aria, in questo

caso viene fornito senza alette deflettrici.

L’orientamento dei deflettori può avvenire anche a diffusore

montato in modo da poter compiere successive regolazioni

a impianto funzionante per ottimizzare il flusso d’aria in

ambiente.

pannello in

acciaio e

deflettori in PVC

colore

nero idoneo

all’utilizzo e alle

temperature di

esercizio

Verniciatura a

polveri epossidiche

resistente ad urti o

abrasioni

Bianco RAL

9010

A richiesta

verniciatura

in colori RAL

fuori standard

Mediante viti

laterali o vite

centrale

GREEN BUILDING

Grazie anche al sostegno ed al supporto di GreenMap, i prodotti Tecnica contribuiscono

all’ottenimento dei crediti dei maggiori sistemi di rating internazionalidi sostenibilità degli edifici

LEED

Contribuisce ai seguenti crediti:

IP, EA, MR, EQ

WELL

Contribuisce ai seguenti crediti:

AIR, THERMAL COMFORT,

MATERIALS, COMMUNITY

BREEAM

Contribuisce ai seguenti crediti:

MAN, HEA, WST

Per maggiori dettagli riguardanti le contribuzioni specifiche ai crediti indicati contattare Tecnica Srl

DATI TECNICI

Modello

A

[mm]

B

[mm]

DAM51 400

395

DAM51 500

495

DAM51 600

595

DAM51 625

625

DAM51 800

795

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129
