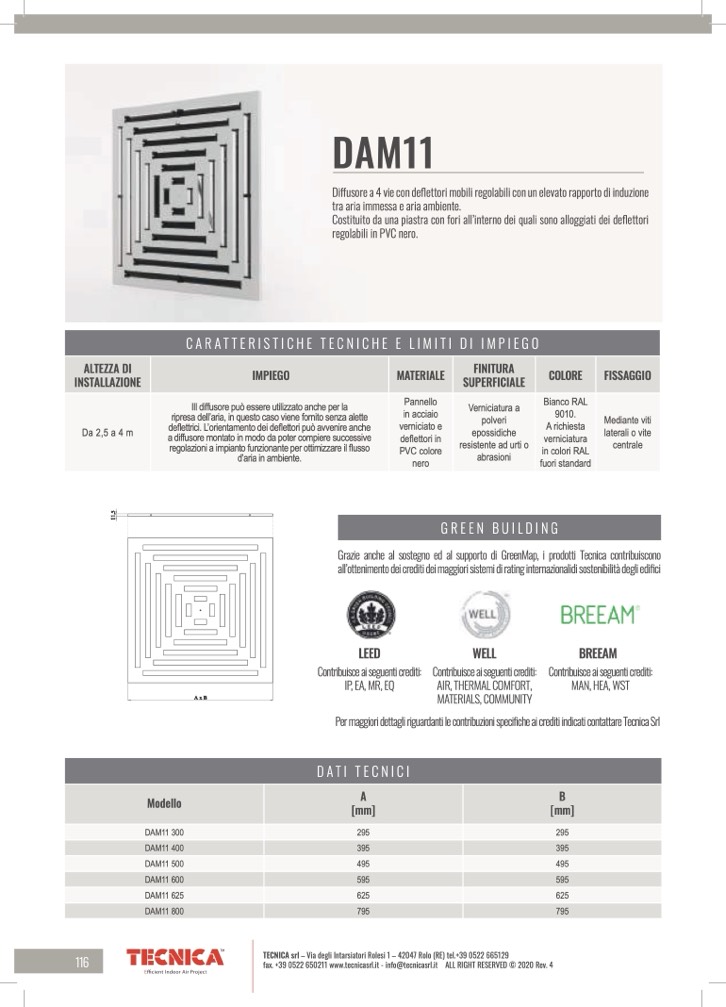

DAM11

Diffusore a 4 vie con deflettori mobili regolabili con un elevato rapporto di induzione

tra aria immessa e aria ambiente.

Costituito da una piastra con fori all’interno dei quali sono alloggiati dei deflettori

regolabili in PVC nero.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

ALTEZZA DI

INSTALLAZIONE

IMPIEGO

MATERIALE

FINITURA

SUPERFICIALE

COLORE

FISSAGGIO

Da 2,5 a 4 m

IIl diffusore può essere utilizzato anche per la

ripresa dell’aria, in questo caso viene fornito senza alette

deflettrici. L’orientamento dei deflettori può avvenire anche

a diffusore montato in modo da poter compiere successive

regolazioni a impianto funzionante per ottimizzare il flusso

d’aria in ambiente.

Pannello

in acciaio

verniciato e

deflettori in

PVC colore

nero

Verniciatura a

polveri

epossidiche

resistente ad urti o

abrasioni

Bianco RAL

9010.

A richiesta

verniciatura

in colori RAL

fuori standard

Mediante viti

laterali o vite

centrale

GREEN BUILDING

Grazie anche al sostegno ed al supporto di GreenMap, i prodotti Tecnica contribuiscono

all’ottenimento dei crediti dei maggiori sistemi di rating internazionalidi sostenibilità degli edifici

LEED

Contribuisce ai seguenti crediti:

IP, EA, MR, EQ

WELL

Contribuisce ai seguenti crediti:

AIR, THERMAL COMFORT,

MATERIALS, COMMUNITY

BREEAM

Contribuisce ai seguenti crediti:

MAN, HEA, WST

Per maggiori dettagli riguardanti le contribuzioni specifiche ai crediti indicati contattare Tecnica Srl

DATI TECNICI

Modello

A

[mm]

B

[mm]

DAM11 300

295

DAM11 400

395

DAM11 500

495

DAM11 600

595

DAM11 625

625

DAM11 800

795

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129
