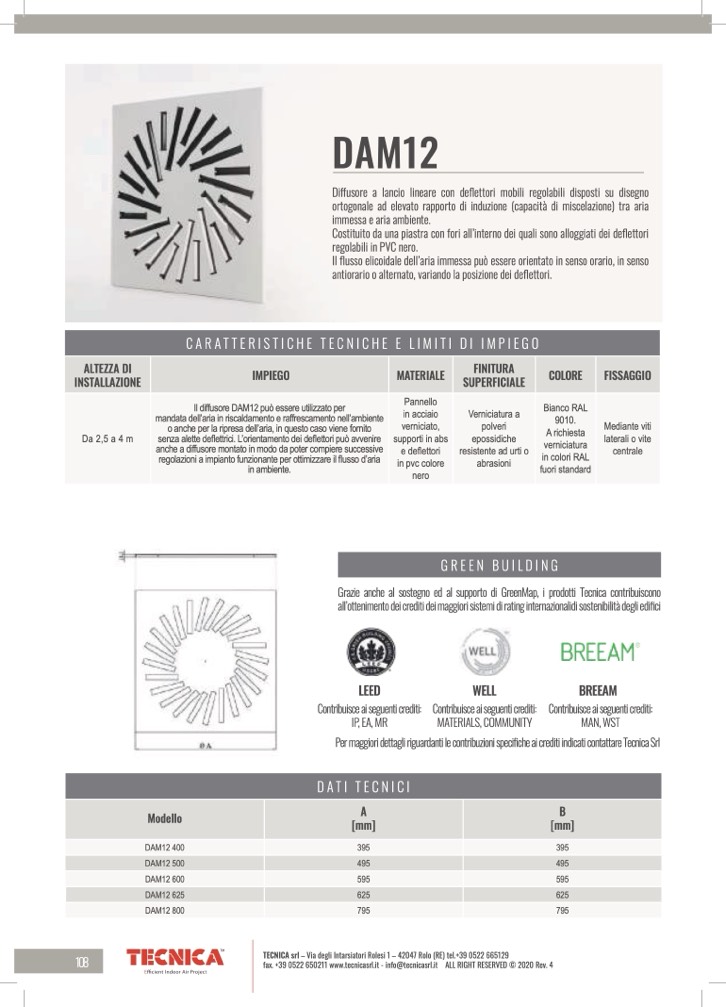

DAM12

Diffusore a lancio lineare con deflettori mobili regolabili disposti su disegno

ortogonale ad elevato rapporto di induzione (capacità di miscelazione) tra aria

immessa e aria ambiente.

Costituito da una piastra con fori all’interno dei quali sono alloggiati dei deflettori

regolabili in PVC nero.

Il flusso elicoidale dell’aria immessa può essere orientato in senso orario, in senso

antiorario o alternato, variando la posizione dei deflettori.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

ALTEZZA DI

INSTALLAZIONE

IMPIEGO

MATERIALE

FINITURA

SUPERFICIALE

COLORE

FISSAGGIO

Da 2,5 a 4 m

Il diffusore DAM12 può essere utilizzato per

mandata dell’aria in riscaldamento e raffrescamento nell’ambiente

o anche per la ripresa dell’aria, in questo caso viene fornito

senza alette deflettrici. L’orientamento dei deflettori può avvenire

anche a diffusore montato in modo da poter compiere successive

regolazioni a impianto funzionante per ottimizzare il flusso d’aria

in ambiente.

Pannello

in acciaio

verniciato,

supporti in abs

e deflettori

in pvc colore

nero

Verniciatura a

polveri

epossidiche

resistente ad urti o

abrasioni

Bianco RAL

9010.

A richiesta

verniciatura

in colori RAL

fuori standard

Mediante viti

laterali o vite

centrale

GREEN BUILDING

Grazie anche al sostegno ed al supporto di GreenMap, i prodotti Tecnica contribuiscono

all’ottenimento dei crediti dei maggiori sistemi di rating internazionalidi sostenibilità degli edifici

LEED

Contribuisce ai seguenti crediti:

IP, EA, MR

WELL

Contribuisce ai seguenti crediti:

MATERIALS, COMMUNITY

BREEAM

Contribuisce ai seguenti crediti:

MAN, WST

Per maggiori dettagli riguardanti le contribuzioni specifiche ai crediti indicati contattare Tecnica Srl

DATI TECNICI

Modello

A

[mm]

B

[mm]

DAM12 400

395

DAM12 500

495

DAM12 600

595

DAM12 625

625

DAM12 800

795

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129
