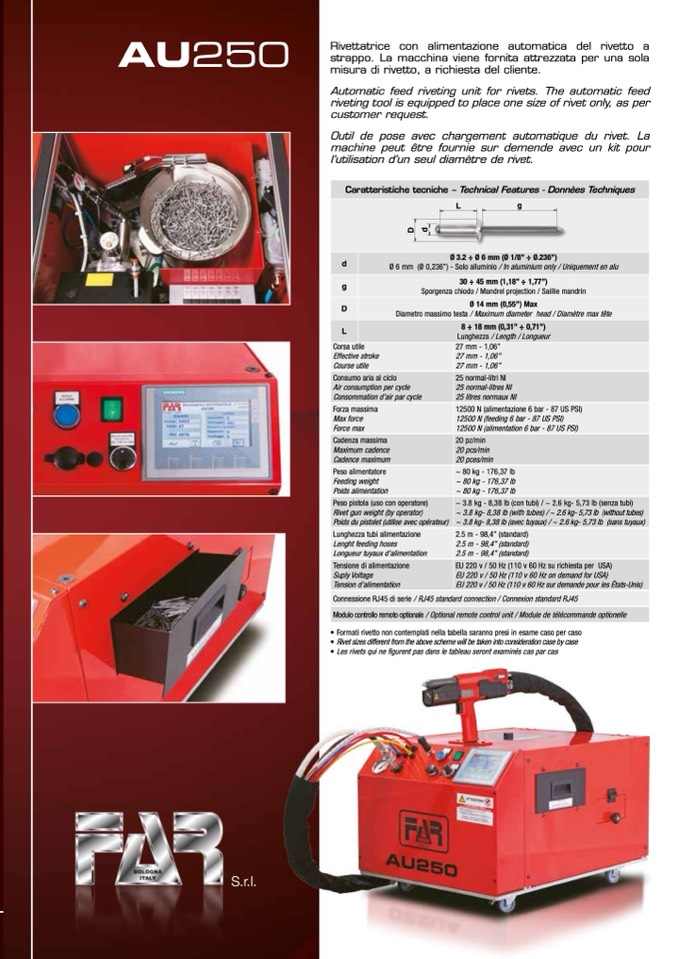

Rivettatrice con alimentazione automatica del rivetto a

strappo. La macchina viene fornita attrezzata per una sola

misura di rivetto, a richiesta del cliente.

Automatic feed riveting unit for rivets. The automatic feed

riveting tool is equipped to place one size of rivet only, as per

customer request.

Outil de pose avec chargement automatique du rivet. La

machine peut être fournie sur demende avec un kit pour

l’utilisation d’un seul diamètre de rivet.

Caratteristiche tecniche – Technical Features - Donnèes Techniques

L

g

d

Ø 3.2 ÷ Ø 6 mm (Ø 1/8” ÷ Ø.236”)

Ø 6 mm (Ø 0,236”) - Solo alluminio / In aluminium only / Uniquement en alu

g

30 ÷ 45 mm (1,18” ÷ 1,77”)

Sporgenza chiodo / Mandrel projection / Saillie mandrin

D

Ø 14 mm (0,55”) Max

Diametro massimo testa / Maximum diameter head / Diamètre max tête

L

8 ÷ 18 mm (0,31” ÷ 0,71”)

Lunghezza / Length / Longueur

Corsa utile

Effective stroke

Course utile

27 mm - 1,06”

27 mm - 1,06”

27 mm - 1,06”

Consumo aria al ciclo

Air consumption per cycle

Consommation d’air par cycle

25 normal-litri Nl

25 normal-litres Nl

25 litres normaux Nl

Forza massima

Max force

Force max

12500 N (alimentazione 6 bar - 87 US PSI)

12500 N (feeding 6 bar - 87 US PSI)

12500 N (alimentation 6 bar - 87 US PSI)

Cadenza massima

Maximum cadence

Cadence maximum

20 pz/min

20 pcs/min

20 pces/min

Peso alimentatore

Feeding weight

Poids alimentation

~ 80 kg - 176,37 lb

~ 80 kg - 176,37 lb

~ 80 kg - 176,37 lb

Peso pistola (uso con operatore)

Rivet gun weight (by operator)

Poids du pistolet (utilise avec opérateur)

~ 3.8 kg - 8,38 lb (con tubi) / ~ 2.6 kg- 5,73 lb (senza tubi)

~ 3.8 kg- 8,38 lb (with tubes) / ~ 2.6 kg- 5,73 lb (without tubes)

~ 3.8 kg- 8,38 lb (avec tuyaux) / ~ 2.6 kg- 5,73 lb (sans tuyaux)

Lunghezza tubi alimentazione

Lenght feeding hoses

Longueur tuyaux d’alimentation

2.5 m - 98,4” (standard)

2.5 m - 98,4” (standard)

2.5 m - 98,4” (standard)

Tensione di alimentazione

Suply Voltage

Tension d’alimentation

EU 220 v / 50 Hz (110 v 60 Hz su richiesta per USA)

EU 220 v / 50 Hz (110 v 60 Hz on demand for USA)

EU 220 v / 50 Hz (110 v 60 Hz sur demande pour les États-Unis)

Connessione RJ45 di serie / RJ45 standard connection / Connexion standard RJ45

Modulo controllo remoto optionale / Optional remote control unit / Module de télécommande optionelle

• Formati rivetto non contemplati nella tabella saranno presi in esame caso per caso

• Rivet sizes different from the above scheme will be taken into consideration case by case

• Les rivets qui ne figurent pas dans le tableau seront examinés cas par cas

AU250

S.r.l.
