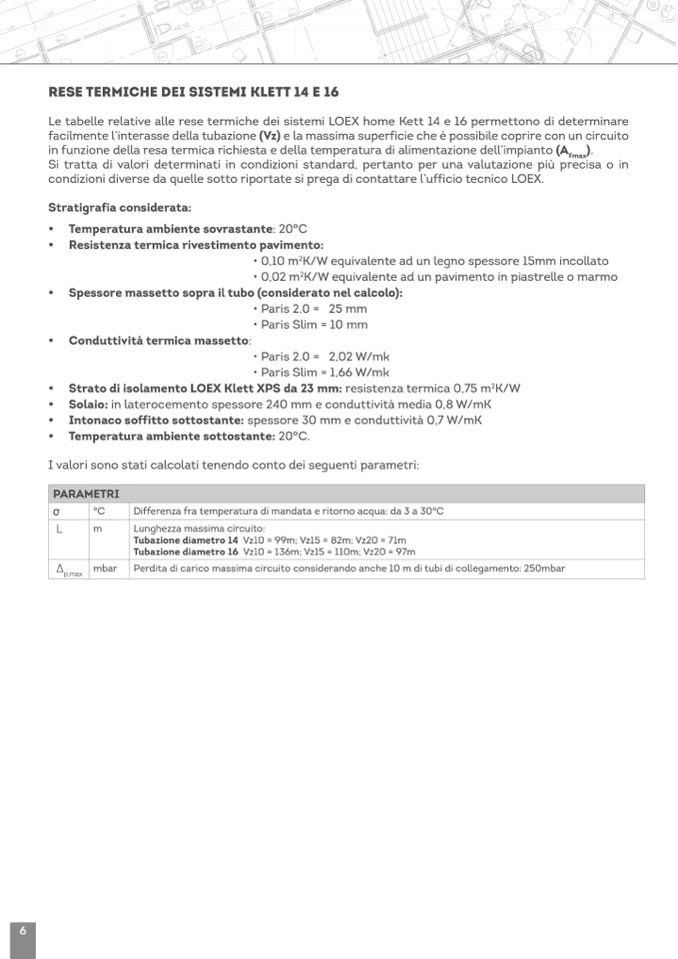

RESE TERMICHE DEI SISTEMI KLETT 14 E 16

Le tabelle relative alle rese termiche dei sistemi LOEX home Kett 14 e 16 permettono di determinare

facilmente l’interasse della tubazione (Vz) e la massima superficie che è possibile coprire con un circuito

in funzione della resa termica richiesta e della temperatura di alimentazione dell’impianto (A

Fmax

).

Si tratta di valori determinati in condizioni standard, pertanto per una valutazione più precisa o in

condizioni diverse da quelle sotto riportate si prega di contattare l’ufficio tecnico LOEX.

Stratigrafia considerata:

• Temperatura ambiente sovrastante: 20°C

• Resistenza termica rivestimento pavimento:

• 0,10 m

2

K/W equivalente ad un legno spessore 15mm incollato

• 0,02 m

2

K/W equivalente ad un pavimento in piastrelle o marmo

• Spessore massetto sopra il tubo (considerato nel calcolo):

• Conduttività termica massetto:

• Paris 2.0 = 25 mm

• Paris Slim = 10 mm

• Paris 2.0 = 2,02 W/mk

• Paris Slim = 1,66 W/mk

• Strato di isolamento LOEX Klett XPS da 23 mm: resistenza termica 0,75 m

2

K/W

• Solaio: in laterocemento spessore 240 mm e conduttività media 0,8 W/mK

• Intonaco soffitto sottostante: spessore 30 mm e conduttività 0,7 W/mK

• Temperatura ambiente sottostante: 20°C.

I valori sono stati calcolati tenendo conto dei seguenti parametri:

PARAMETRI

σ

°C

L

m

∆

p,max

mbar

Differenza fra temperatura di mandata e ritorno acqua: da 3 a 30°C

Lunghezza massima circuito:

Tubazione diametro 14 Vz10 = 99m; Vz15 = 82m; Vz20 = 71m

Tubazione diametro 16 Vz10 = 136m; Vz15 = 110m; Vz20 = 97m

Perdita di carico massima circuito considerando anche 10 m di tubi di collegamento: 250mbar
