P. 40

P. 41

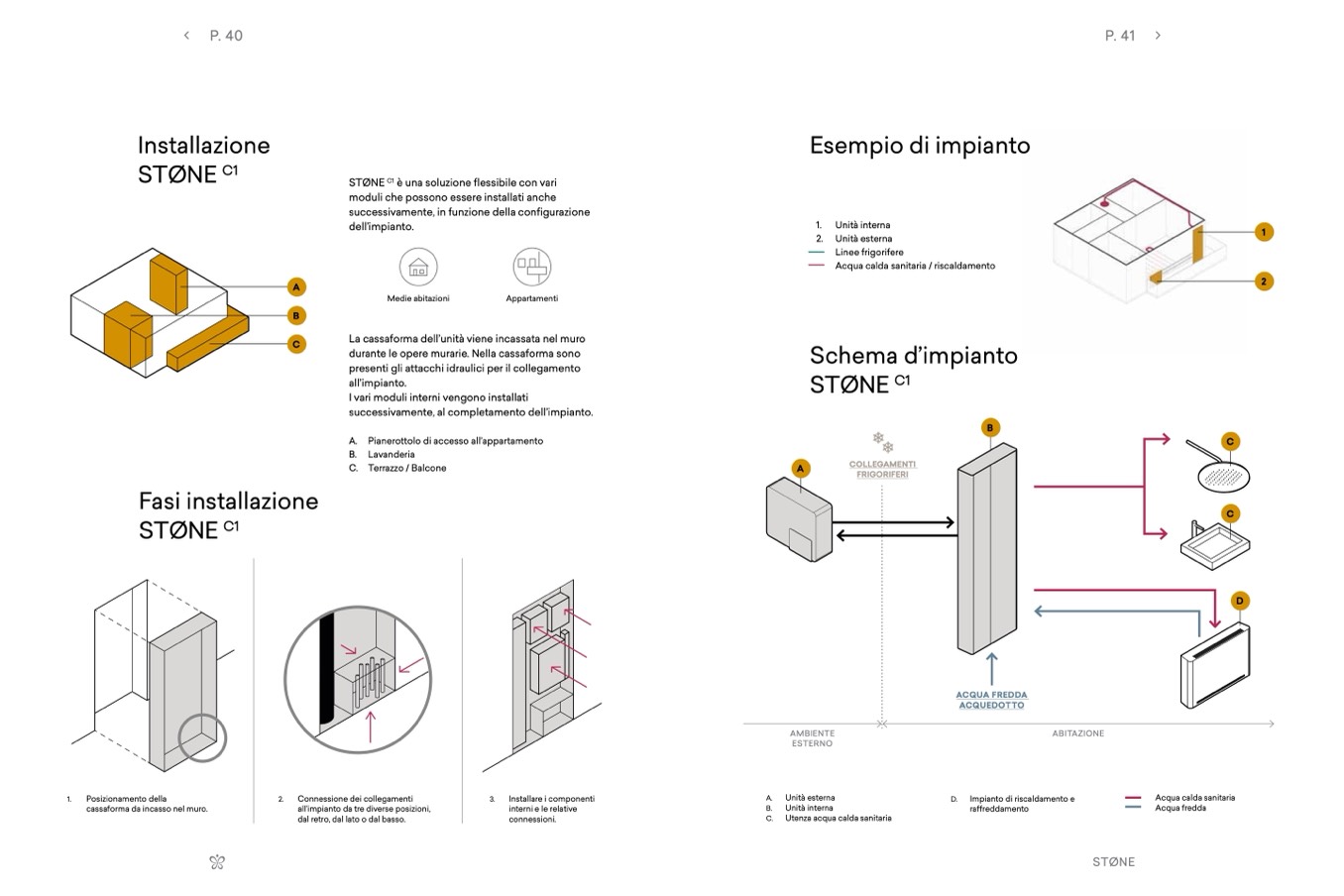

Installazione

STØNE

C1

A

B

C

STØNE

C1

è una soluzione flessibile con vari

moduli che possono essere installati anche

successivamente, in funzione della configurazione

dell’impianto.

Esempio di impianto

1. Unità interna

2. Unità esterna

Linee frigorifere

Acqua calda sanitaria / riscaldamento

Schema d’impianto

1

2

Medie abitazioni

Appartamenti

La cassaforma dell’unità viene incassata nel muro

durante le opere murarie. Nella cassaforma sono

presenti gli attacchi idraulici per il collegamento

all’impianto.

I vari moduli interni vengono installati

successivamente, al completamento dell’impianto.

A. Pianerottolo di accesso all’appartamento

B. Lavanderia

C. Terrazzo / Balcone

STØNE

C1

B

C

A

COLLEGAMENTI

FRIGORIFERI

Fasi installazione

STØNE

C1

C

D

ACQUA FREDDA

ACQUEDOTTO

AMBIENTE

ESTERNO

ABITAZIONE

1.

Posizionamento della

cassaforma da incasso nel muro.

2.

Connessione dei collegamenti

all’impianto da tre diverse posizioni,

dal retro, dal lato o dal basso.

3.

Installare i componenti

interni e le relative

connessioni.

A.

B.

C.

Unità esterna

Unità interna

Utenza acqua calda sanitaria

D.

Impianto di riscaldamento e

raffreddamento

Acqua calda sanitaria

Acqua fredda

STØNE
