P. 22

P. 23

A

Componenti

STØNE

H1

standard

B

I

C

E

G

Kit accessori STØNE

H1

forniti installati nell’unità

Collegamenti idraulici

L

N

M

K

D

F

H

O

P

A

J

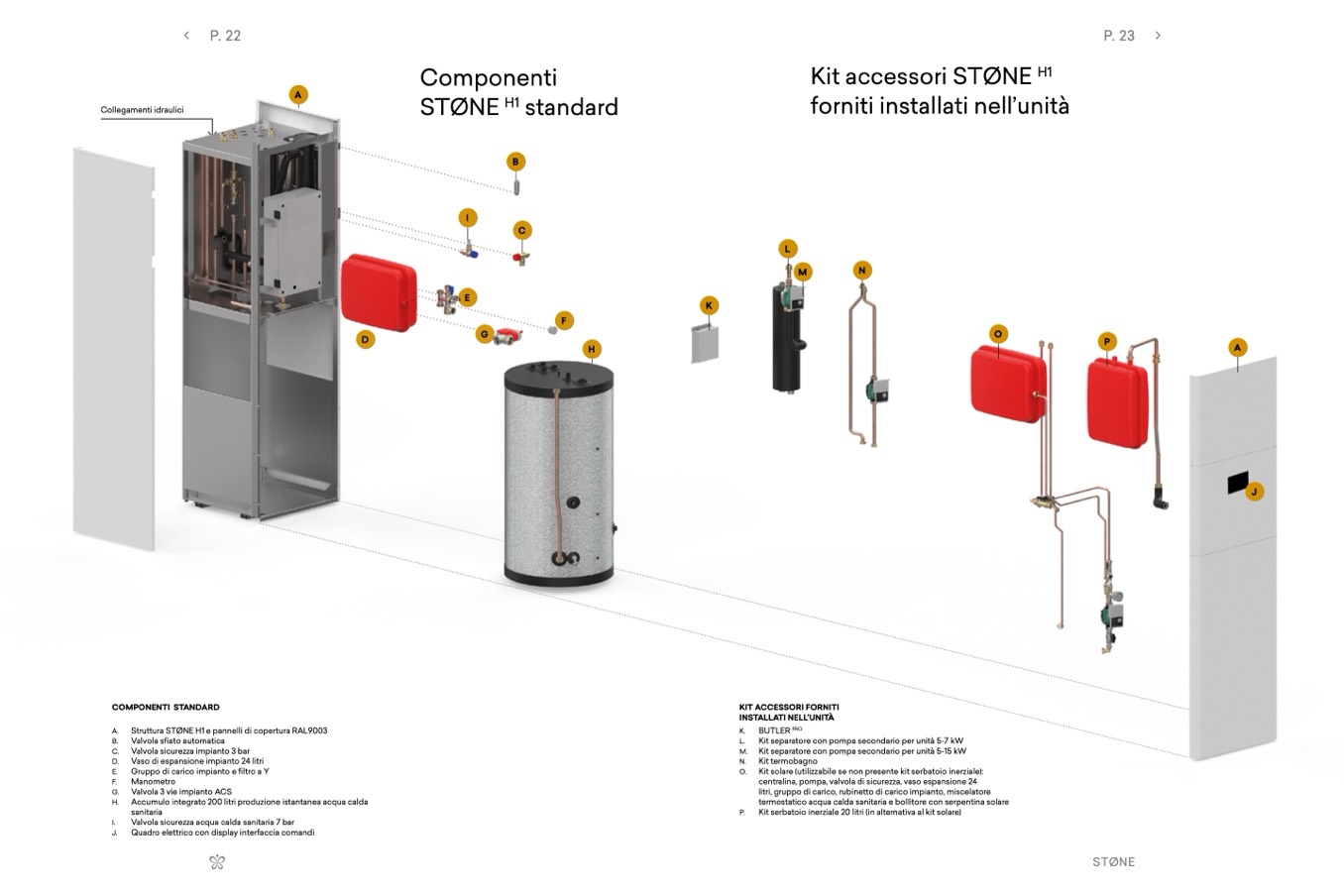

COMPONENTI STANDARD

KIT ACCESSORI FORNITI

INSTALLATI NELL’UNITÀ

K.

BUTLER

PRO

L.

Kit separatore con pompa secondario per unità 5-7 kW

M. Kit separatore con pompa secondario per unità 5-15 kW

N.

Kit termobagno

O. Kit solare (utilizzabile se non presente kit serbatoio inerziale):

A.

Struttura STØNE H1 e pannelli di copertura RAL9003

B.

Valvola sfiato automatica

C.

Valvola sicurezza impianto 3 bar

D.

Vaso di espansione impianto 24 litri

E.

Gruppo di carico impianto e filtro a Y

F.

Manometro

G.

Valvola 3 vie impianto ACS

H.

Accumulo integrato 200 litri produzione istantanea acqua calda

sanitaria

I.

Valvola sicurezza acqua calda sanitaria 7 bar

J.

Quadro elettrico con display interfaccia comandi

centralina, pompa, valvola di sicurezza, vaso espansione 24

litri, gruppo di carico, rubinetto di carico impianto, miscelatore

termostatico acqua calda sanitaria e bollitore con serpentina solare

P.

Kit serbatoio inerziale 20 litri (in alternativa al kit solare)

STØNE
