Installazione

STØNE

M1

A

B

C

D

STØNE

M1

è una soluzione flessibile adatta per tutte

le applicazioni.

Il collegamento tra l’unità e l’impianto avviene

attraverso connessioni idrauliche.

STØNE

M1

è una pompa di calore che può essere

modulare ed utilizzata in cascata per soddisfare

potenze elevate.

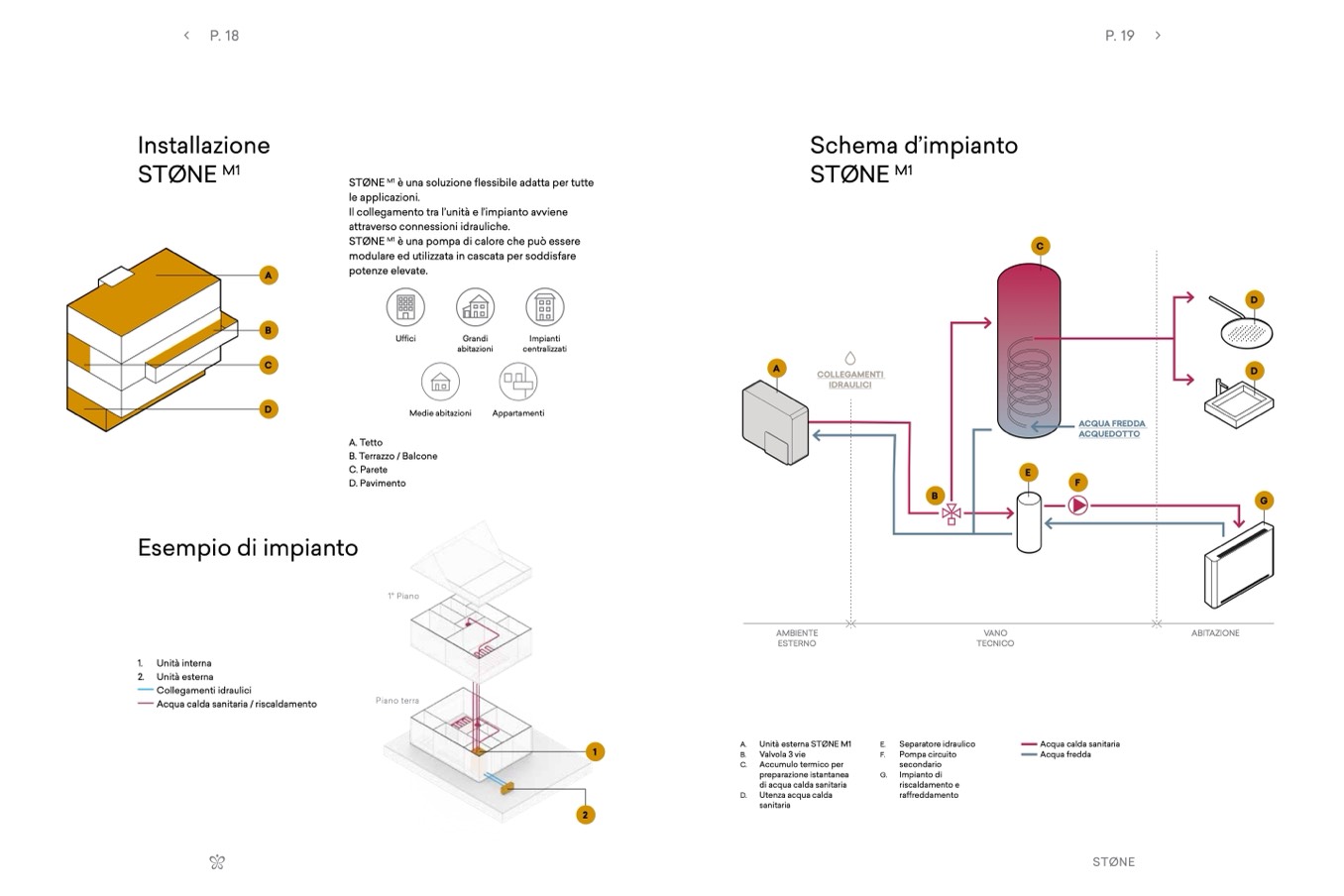

Schema d’impianto

STØNE

M1

P. 18

P. 19

C

Uffici

Grandi

abitazioni

Impianti

centralizzati

D

D

G

A

COLLEGAMENTI

IDRAULICI

Medie abitazioni

A. Tetto

B. Terrazzo / Balcone

C. Parete

D. Pavimento

Appartamenti

ACQUA FREDDA

ACQUEDOTTO

E

F

B

Esempio di impianto

1. Unità interna

2. Unità esterna

Collegamenti idraulici

Acqua calda sanitaria / riscaldamento

1° Piano

Piano terra

AMBIENTE

ESTERNO

Unità esterna STØNE M1

Valvola 3 vie

Accumulo termico per

preparazione istantanea

di acqua calda sanitaria

Utenza acqua calda

sanitaria

VANO

TECNICO

ABITAZIONE

1

2

A.

B.

C.

D.

E.

F.

G.

Separatore idraulico

Pompa circuito

secondario

Impianto di

riscaldamento e

raffreddamento

Acqua calda sanitaria

Acqua fredda

STØNE
