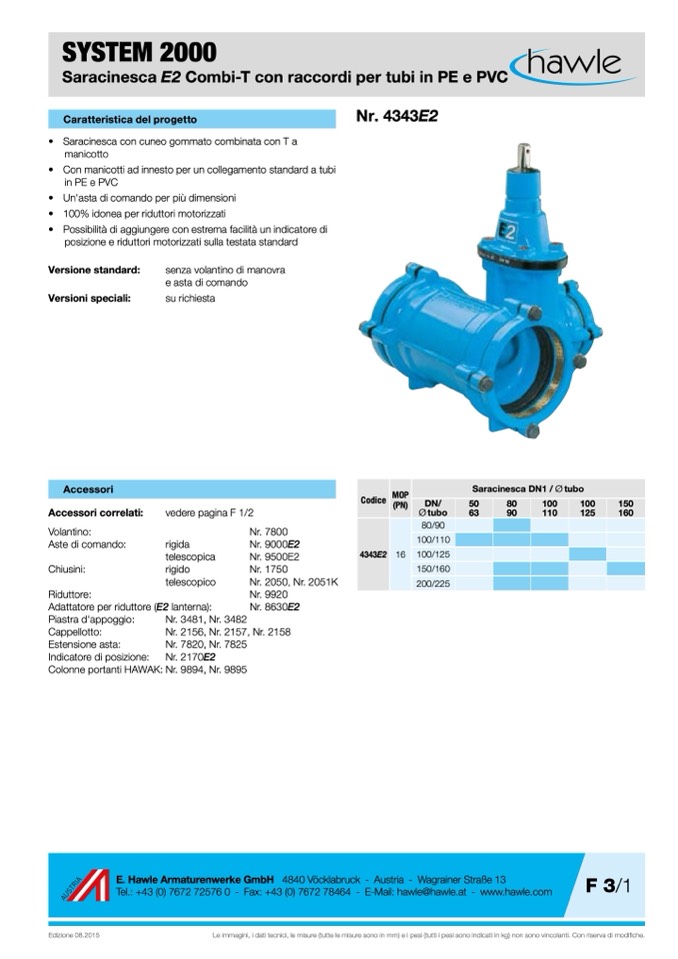

SYSTEM 2000

Saracinesca E2 Combi-T con raccordi per tubi in PE e PVC

Caratteristica del progetto

• Saracinesca con cuneo gommato combinata con T a

manicotto

• Con manicotti ad innesto per un collegamento standard a tubi

in PE e PVC

• Un'asta di comando per più dimensioni

• 100% idonea per riduttori motorizzati

• Possibilità di aggiungere con estrema facilità un indicatore di

posizione e riduttori motorizzati sulla testata standard

Nr. 4343E2

Versione standard:

Versioni speciali:

senza volantino di manovra

e asta di comando

su richiesta

Codice

MOP

(PN)

Saracinesca DN1 / Ø tubo

DN/

Ø tubo

50

63

80

90

100

110

100

125

150

160

4343E2

16

80/90

100/110

100/125

150/160

200/225

Accessori

Accessori correlati:

Volantino:

Aste di comando:

Chiusini:

vedere pagina F 1/2

Nr. 7800

Riduttore:

Adattatore per riduttore (E2 lanterna):

Piastra d'appoggio:

Cappellotto:

Estensione asta:

Indicatore di posizione:

Colonne portanti HAWAK:

Nr. 3481, Nr. 3482

Nr. 2156, Nr. 2157, Nr. 2158

Nr. 7820, Nr. 7825

Nr. 2170E2

Nr. 9894, Nr. 9895

rigida

telescopica

rigido

telescopico

Nr. 9000E2

Nr. 9500E2

Nr. 1750

Nr. 2050, Nr. 2051K

Nr. 9920

Nr. 8630E2

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

F 3/1

Edizione 08.2015

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
