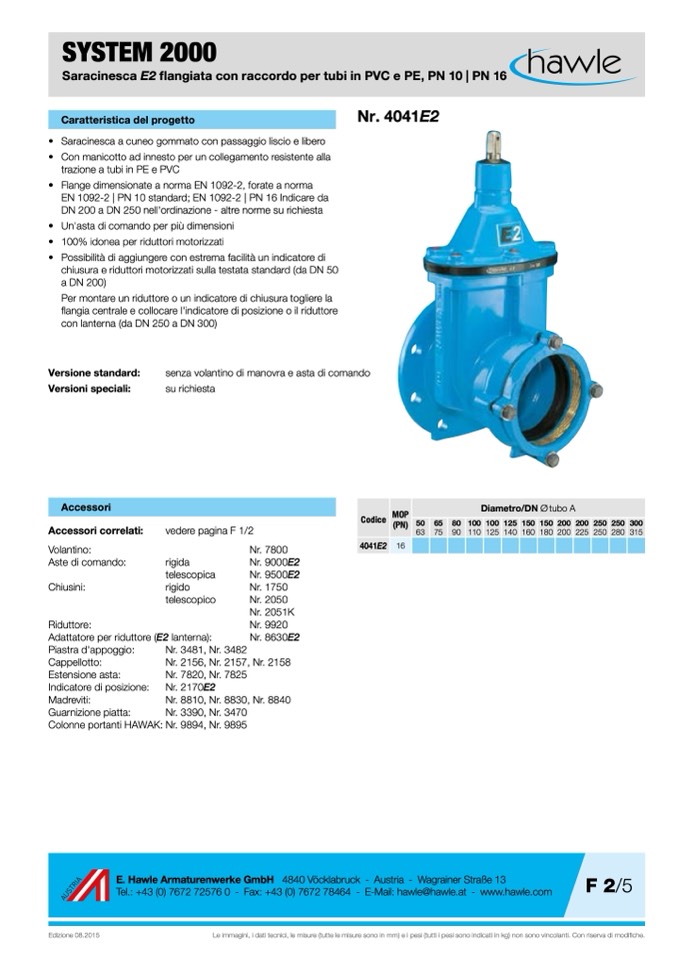

SYSTEM 2000
Saracinesca E2 flangiata con raccordo per tubi in PVC e PE, PN 10 | PN 16
Caratteristica del progetto
• Saracinesca a cuneo gommato con passaggio liscio e libero
• Con manicotto ad innesto per un collegamento resistente alla
trazione a tubi in PE e PVC
• Flange dimensionate a norma EN 1092-2, forate a norma
EN 1092-2 | PN 10 standard; EN 1092-2 | PN 16 Indicare da
DN 200 a DN 250 nell'ordinazione - altre norme su richiesta
• Un'asta di comando per più dimensioni
• 100% idonea per riduttori motorizzati
• Possibilità di aggiungere con estrema facilità un indicatore di
chiusura e riduttori motorizzati sulla testata standard (da DN 50
a DN 200)
Per montare un riduttore o un indicatore di chiusura togliere la
flangia centrale e collocare l'indicatore di posizione o il riduttore
con lanterna (da DN 250 a DN 300)
Nr. 4041E2
Versione standard:
Versioni speciali:
Accessori
Accessori correlati:
Volantino:
Aste di comando:
Chiusini:
senza volantino di manovra e asta di comando
su richiesta
vedere pagina F 1/2
Nr. 7800
Codice
MOP
(PN)
Diametro/DN Ø tubo A
50
63
65
75
80
90
100
110
100
125
125
140
150
160
150
180
200
200
200
225
250
250
250
280
300
315
4041E2
16
Riduttore:
Adattatore per riduttore (E2 lanterna):
Piastra d'appoggio:
Cappellotto:
Estensione asta:
Indicatore di posizione:
Madreviti:
Guarnizione piatta:
Colonne portanti HAWAK:
Nr. 3481, Nr. 3482
Nr. 2156, Nr. 2157, Nr. 2158
Nr. 7820, Nr. 7825
Nr. 2170E2
Nr. 8810, Nr. 8830, Nr. 8840
Nr. 3390, Nr. 3470
Nr. 9894, Nr. 9895
rigida
telescopica
rigido
telescopico
Nr. 9000E2
Nr. 9500E2
Nr. 1750
Nr. 2050
Nr. 2051K
Nr. 9920
Nr. 8630E2
E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13
Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com
F 2/5
Edizione 08.2015
Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
