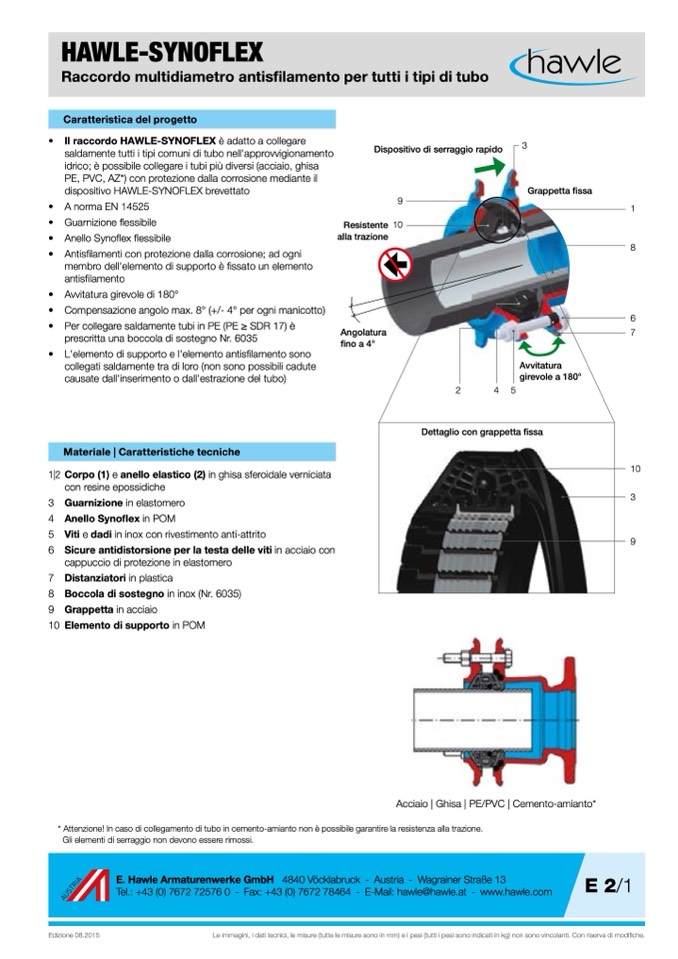

HAWLE-SYNOFLEX

Raccordo multidiametro antisfilamento per tutti i tipi di tubo

Caratteristica del progetto

• Il raccordo HAWLE-SYNOFLEX è adatto a collegare

saldamente tutti i tipi comuni di tubo nell'approvvigionamento

idrico; è possibile collegare i tubi più diversi (acciaio, ghisa

PE, PVC, AZ*) con protezione dalla corrosione mediante il

dispositivo HAWLE-SYNOFLEX brevettato

• A norma EN 14525

• Guarnizione flessibile

• Anello Synoflex flessibile

• Antisfilamenti con protezione dalla corrosione; ad ogni

membro dell'elemento di supporto è fissato un elemento

antisfilamento

• Avvitatura girevole di 180°

• Compensazione angolo max. 8° (+/- 4° per ogni manicotto)

• Per collegare saldamente tubi in PE (PE ≥ SDR 17) è

prescritta una boccola di sostegno Nr. 6035

• L'elemento di supporto e l'elemento antisfilamento sono

collegati saldamente tra di loro (non sono possibili cadute

causate dall'inserimento o dall'estrazione del tubo)

Materiale | Caratteristiche tecniche

Dispositivo di serraggio rapido

3

9

Resistente 10

alla trazione

Angolatura

fino a 4°

Grappetta fissa

2

4

5

Avvitatura

girevole a 180°

1

8

6

7

10

3

9

Dettaglio con grappetta fissa

1|2 Corpo (1) e anello elastico (2) in ghisa sferoidale verniciata

con resine epossidiche

3 Guarnizione in elastomero

4 Anello Synoflex in POM

5 Viti e dadi in inox con rivestimento anti-attrito

6 Sicure antidistorsione per la testa delle viti in acciaio con

cappuccio di protezione in elastomero

7 Distanziatori in plastica

8 Boccola di sostegno in inox (Nr. 6035)

9 Grappetta in acciaio

10 Elemento di supporto in POM

* Attenzione! In caso di collegamento di tubo in cemento-amianto non è possibile garantire la resistenza alla trazione.

Gli elementi di serraggio non devono essere rimossi.

Acciaio | Ghisa | PE/PVC | Cemento-amianto*

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

E 2/1

Edizione 08.2015

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
